Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F772 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 32 |
| Chiều cao nhô ra (mm) | 10 |
| Đường kính đầu mũi (mm) | 1.3 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.04 |
| Đường kính vòng ép (mm) | 2.04 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 30 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

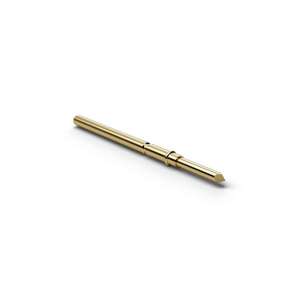

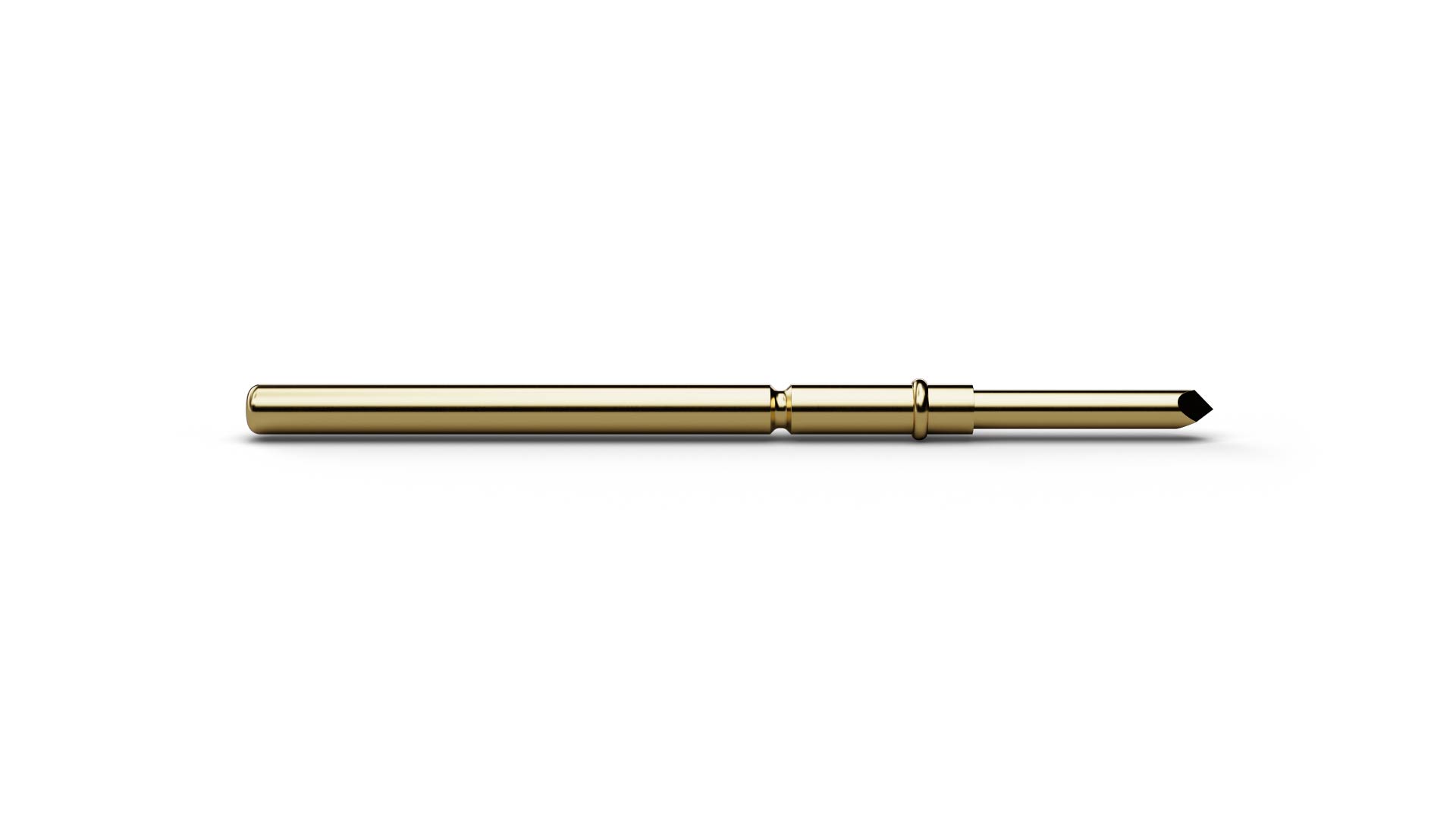

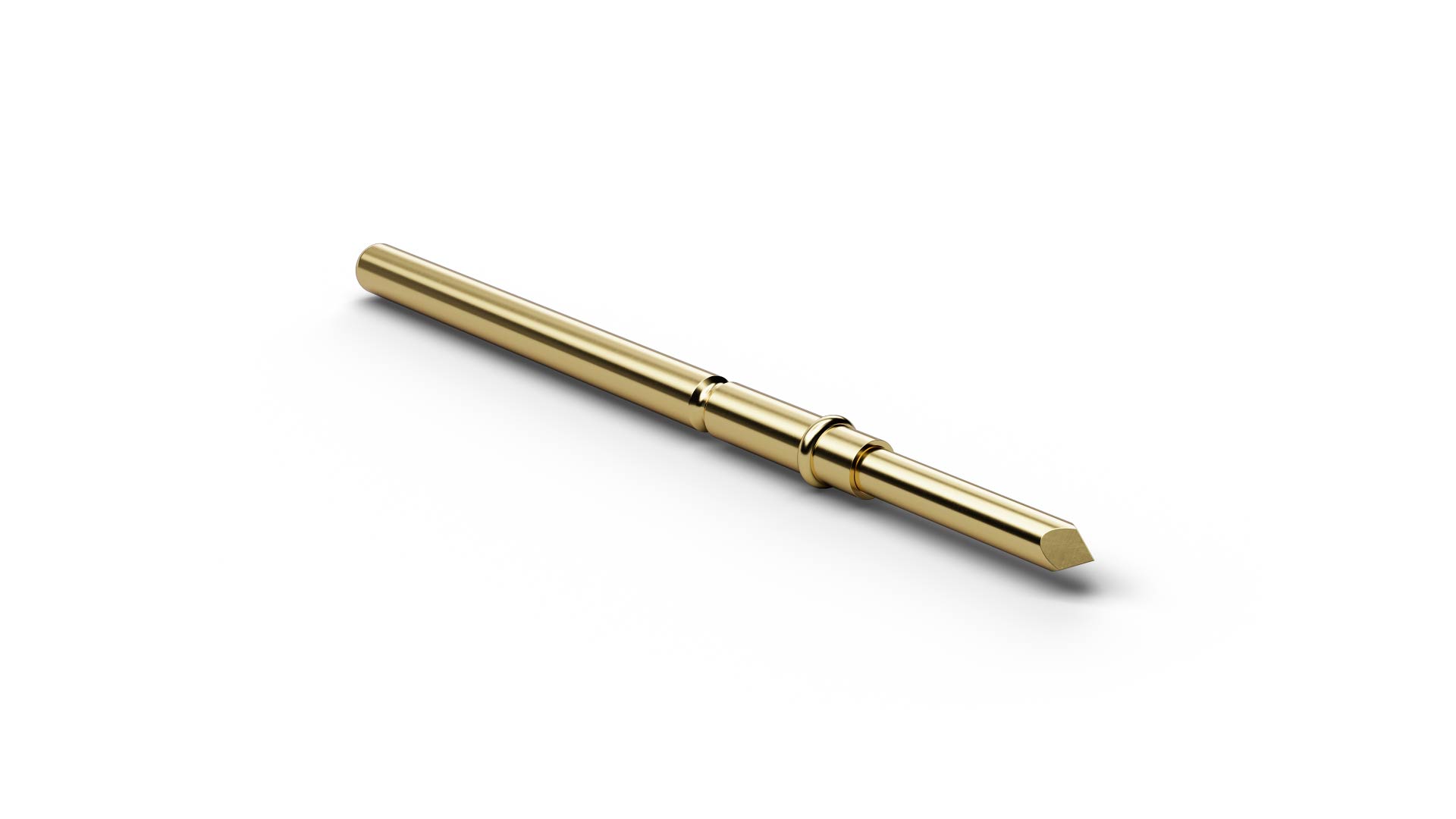

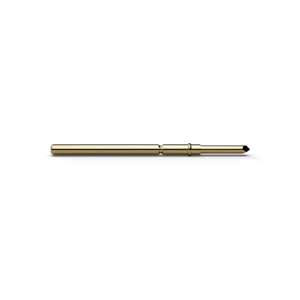

As a Basic Contact Probe, F77230B130G150 (item number 1001572) establishes a spring-loaded electrical connection to the test point. With tip style 30 (Triangular 45°), F77230B130G150 combines ICT/FCT use with a geometry intended for vias and solder pads where sharp edges can penetrate flux residues or oxide layers. F77230B130G150 combines a pitch of 2.54 mm / 100 mil with tip style 30 (Triangular 45°) and a tip diameter of 1.3 mm. F77230B130G150 operates with 150 cN spring force and 4 mm nominal travel. F77230B130G150 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F77230B130G150 is made of beryllium copper and is gold-plated.
