技术数据
| 一般信息 | |
|---|---|
| 结构 | Basic Contact Probe |
| 类型/系列 | F563 |
| 间距（mm/mil） | 3,00 / 118 |
| 温度 | -45°C...+80°C |
| 尺寸 | |
|---|---|
| 总长度 (mm) | 33 |
| 突出高度（毫米） | 16 |
| 针头直径 (mm) | 1.3 |
| 针管直径 (mm) | 2.03 |
| 材料和表面 | |
|---|---|
| 头型 | 18 |
| 柱塞材料 | Beryllium copper |
| 柱塞镀层 | Gold |
| 针管材料 | Bronze |
| 针管镀层 | Gold |
| 弹簧材料 | High-grade steel |
| 弹簧镀层 | Uncoated |
| 机械规格 | |
|---|---|
| 预紧力（cN） | 100 |
| 弹力 (cN) | 330 |
| 标准行程 (mm) | 4.3 |
| 最大行程 (mm) | 6.4 |
| 定位精度 +/- (mm) | 0.1 |
| 电气规格 | |
|---|---|
| 电流 (A) | 6 |
| 接触电阻（mOhm) | 100 |
图形
Beschreibung des Produkts

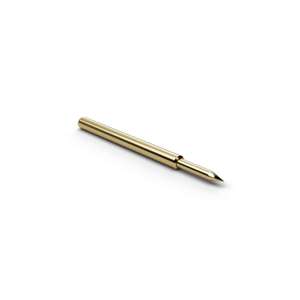

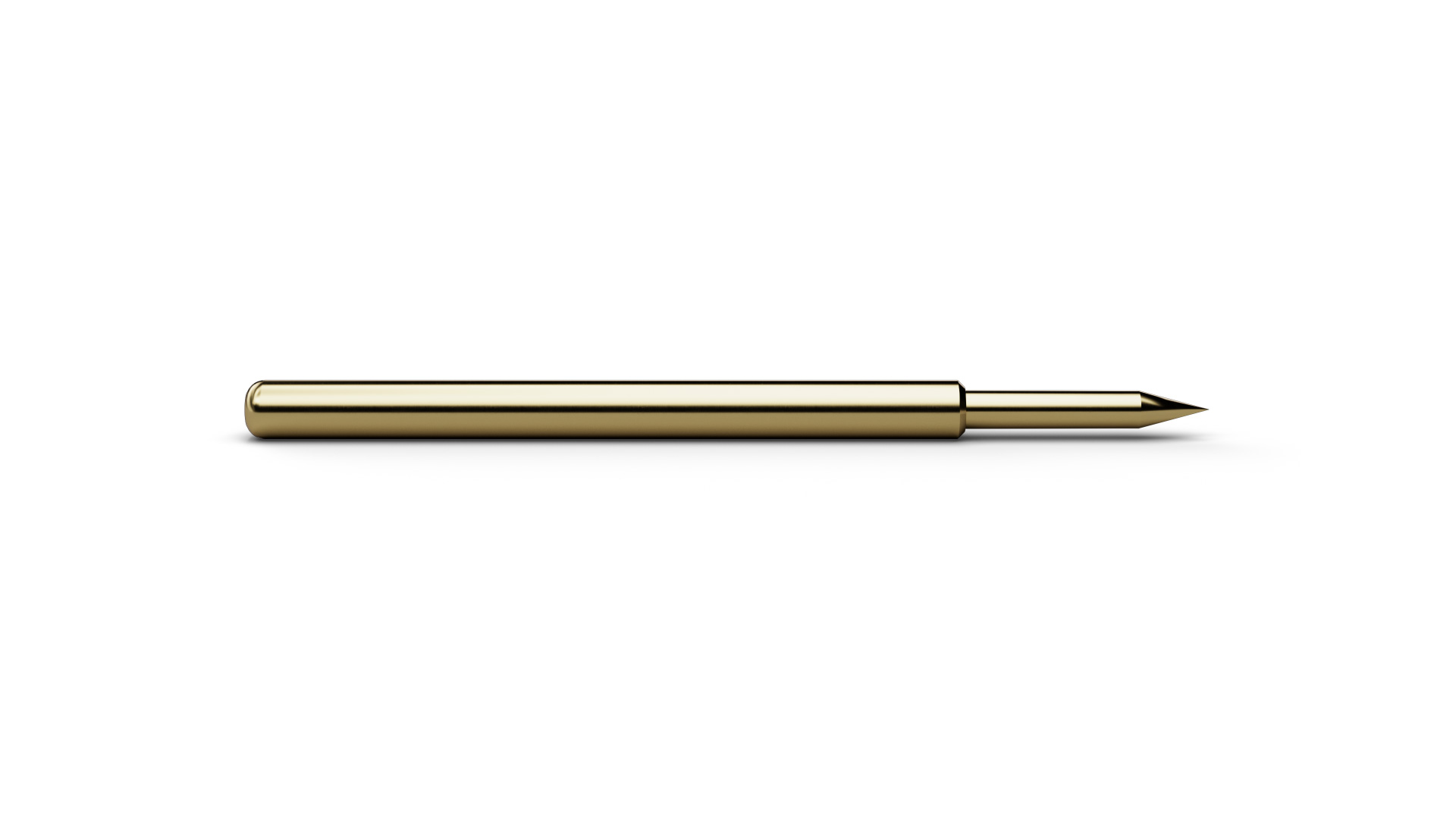

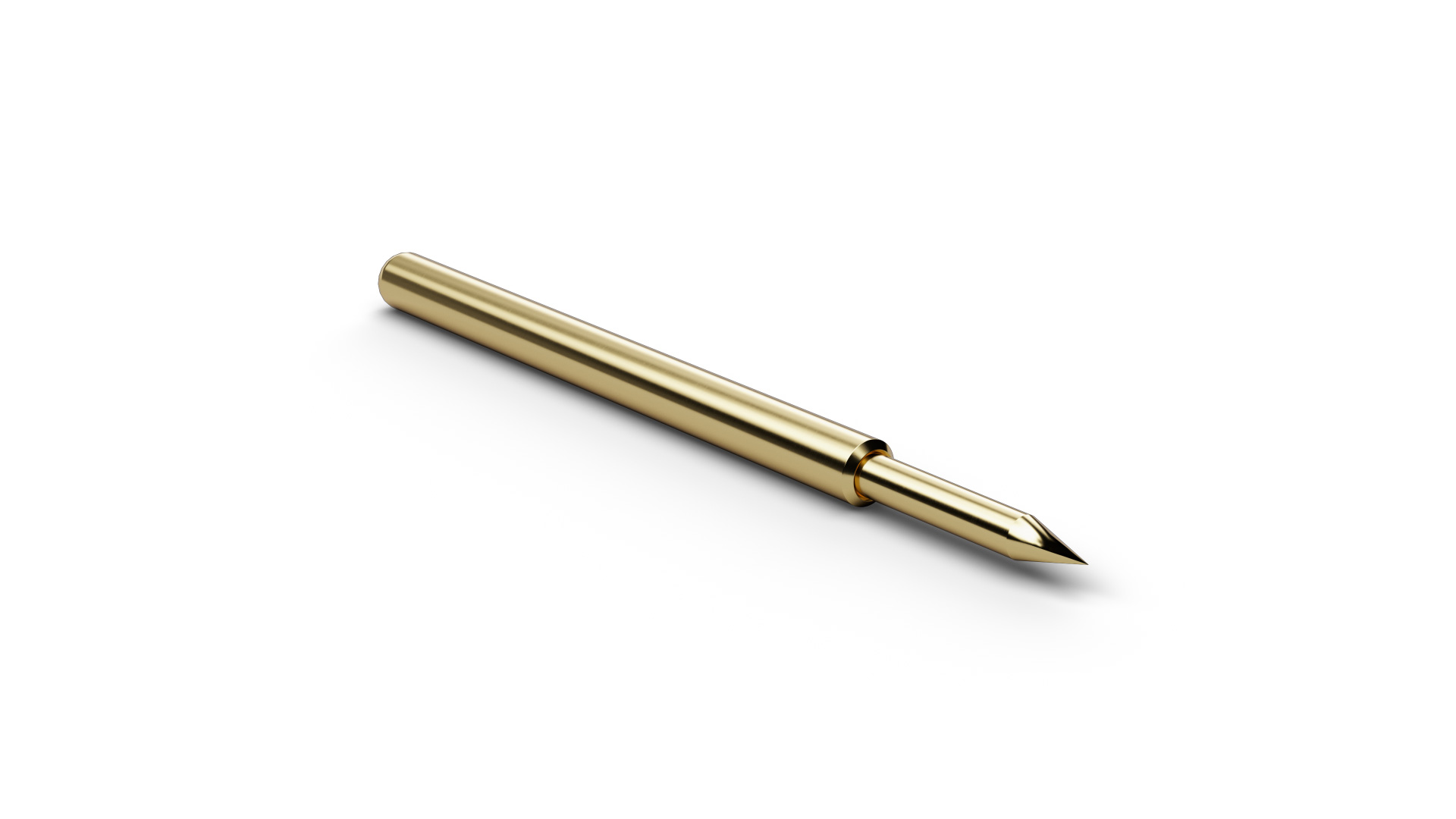

F56318B130G330 (item number 1169823) provides a Basic Contact Probe for defined electrical contact in ICT and Functional Test fixtures. With tip style 18 (Conical 30°), F56318B130G330 combines ICT/FCT use with a geometry intended for solder pads and vias. F56318B130G330 combines a pitch of 3 mm / 118 mil with tip style 18 (Conical 30°) and a tip diameter of 1.3 mm. F56318B130G330 operates with 330 cN spring force and 4.3 mm nominal travel. F56318B130G330 is specified for 6 A continuous current.
