Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F075 |
| Bước (mm/mil) | 1,90 / 75 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33.1 |
| Chiều cao nhô ra (mm) | 8.5 |
| Đường kính đầu mũi (mm) | 0.64 |
| Đường kính thân (mm) | 1.02 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 79 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 110 |
| Lực lò xo (cN) | 280 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 4 |
| Điện trở tiếp xúc điển hình (mOhm) | 50 |
Đồ họa
Beschreibung des Produkts

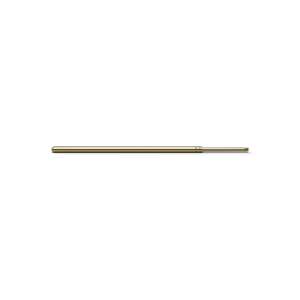

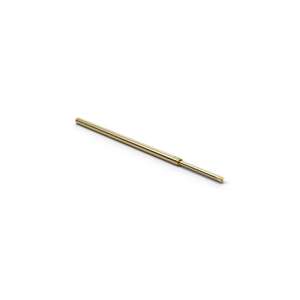

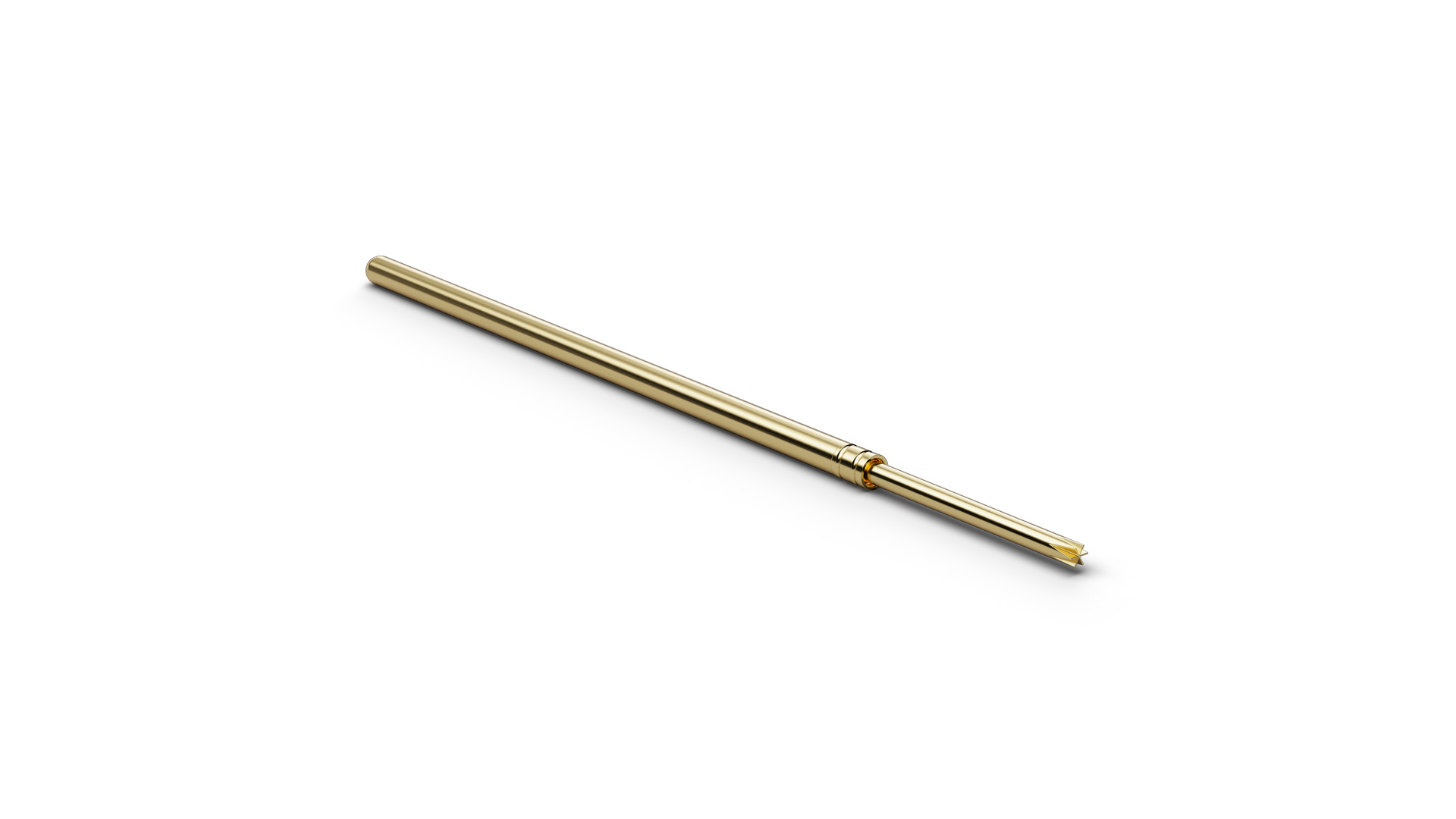

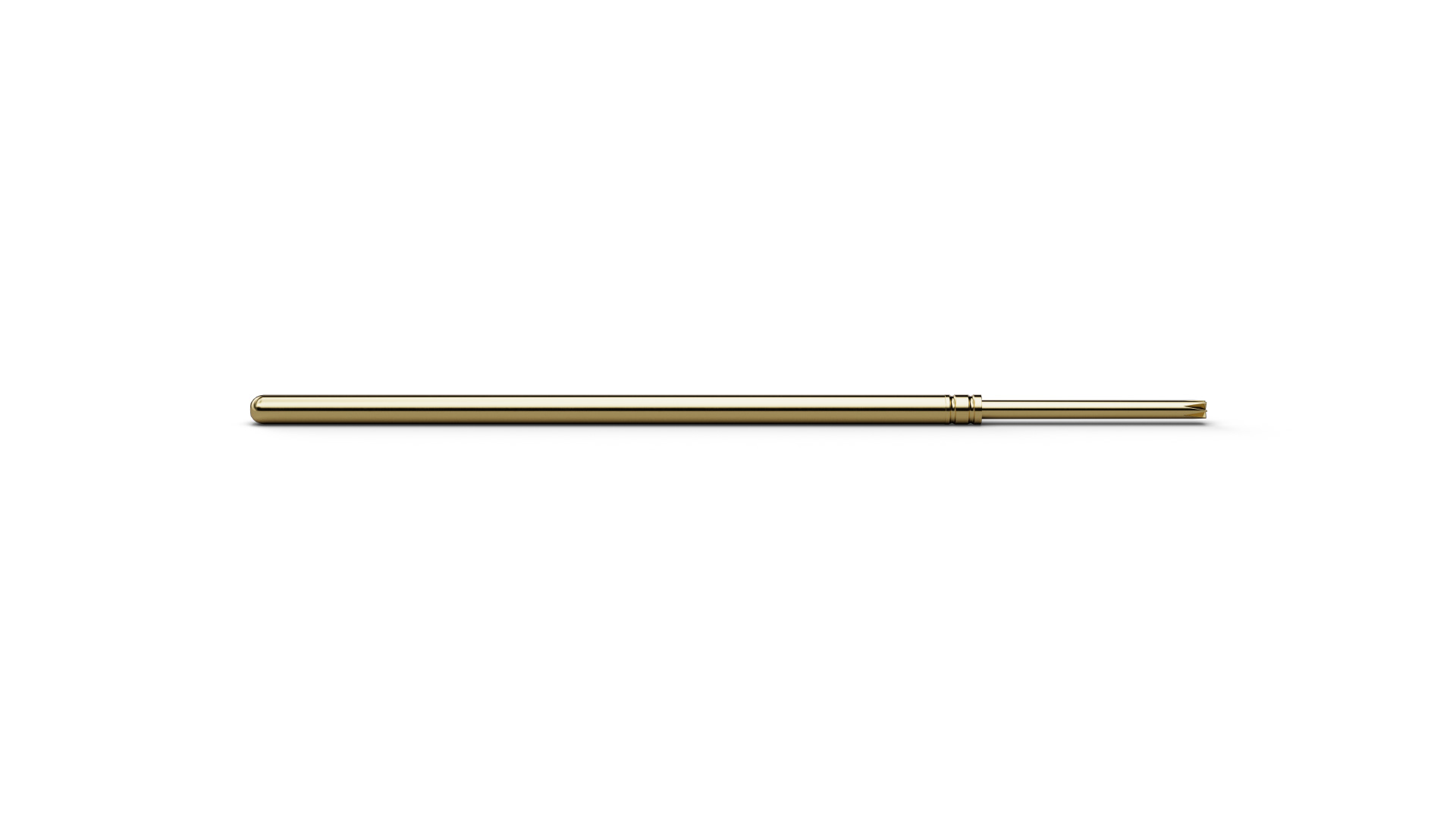

F07579B064G280 (item number 1168195) belongs to the Basic Contact Probe range for precise, repeatable contacting of electronic test points. F07579B064G280 belongs to the basic probe range for ICT/FCT, where tip geometry, spring force and surface finish are matched to the target test point. F07579B064G280 combines a pitch of 1.9 mm / 75 mil with tip style 79 (6-point crown flattened) and a tip diameter of 0.64 mm. For F07579B064G280, spring force is 280 cN at a nominal travel of 4.3 mm. F07579B064G280 is specified for 4 A continuous current.
