Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | 1860S |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 23.5 |
| Chiều cao nhô ra (mm) | 9.5 |
| Đường kính đầu mũi (mm) | 3.8 |
| Đường kính thân (mm) | 4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 17 |
| Vật liệu pít-tông 2 | Brass |
| Mạ pít-tông | Uncoated |
| Vật liệu thân | Brass |
| Mạ thân | Uncoated |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 130 |
| Lực lò xo (cN) | 270 |
| Hành trình danh định (mm) | 6 |
| Hành trình tối đa (mm) | 7.5 |
Beschreibung des Produkts

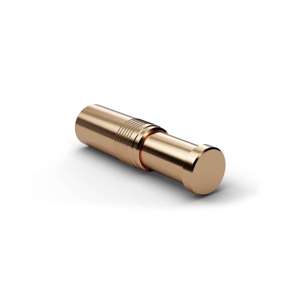

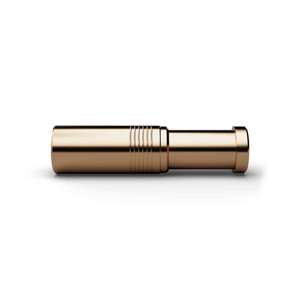

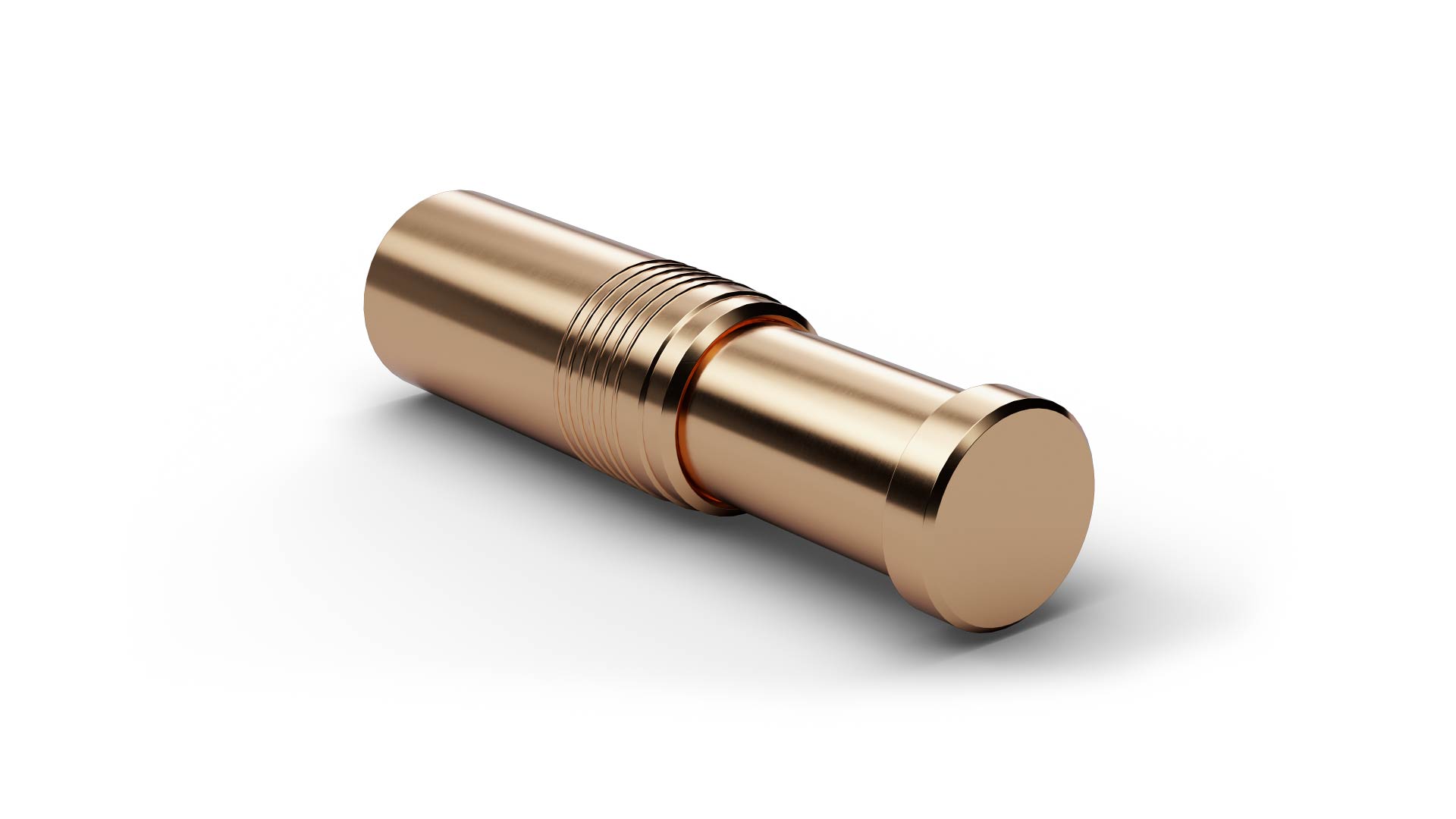

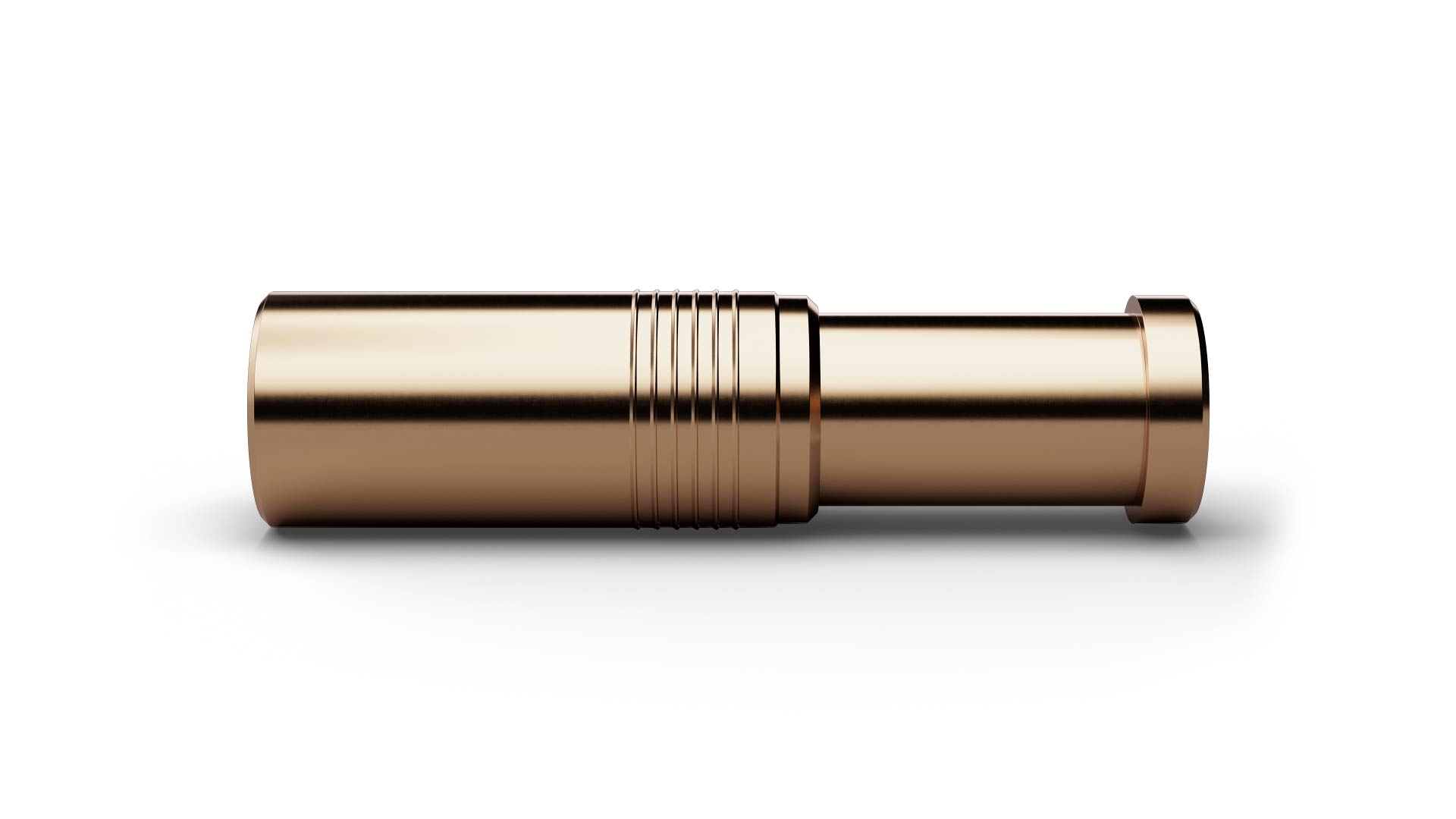

F78017M380U270 (item number 1160593) is a Step Probe for defined contacting of recessed or housing-guided electrical contacts. On F78017M380U270, electrical contact is established only at the intended penetration depth, making the Step Probe suitable for position and presence checks on connectors. Tip style 17 (Flat stepped) has a diameter of 3.8 mm. Spring force is 270 cN at a nominal travel of 6 mm. The plunger in F78017M380U270 is made of brass and is uncoated.
