Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F077 |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 16.05 |
| Đường kính đầu mũi (mm) | 1.5 |
| Đường kính thân (mm) | 0.75 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 51 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 130 |
| Lực lò xo (cN) | 195 |
| Hành trình danh định (mm) | 0.9 |
| Hành trình tối đa (mm) | 1.2 |
| Độ chính xác đầu mũi +/- (mm) | 0.05 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

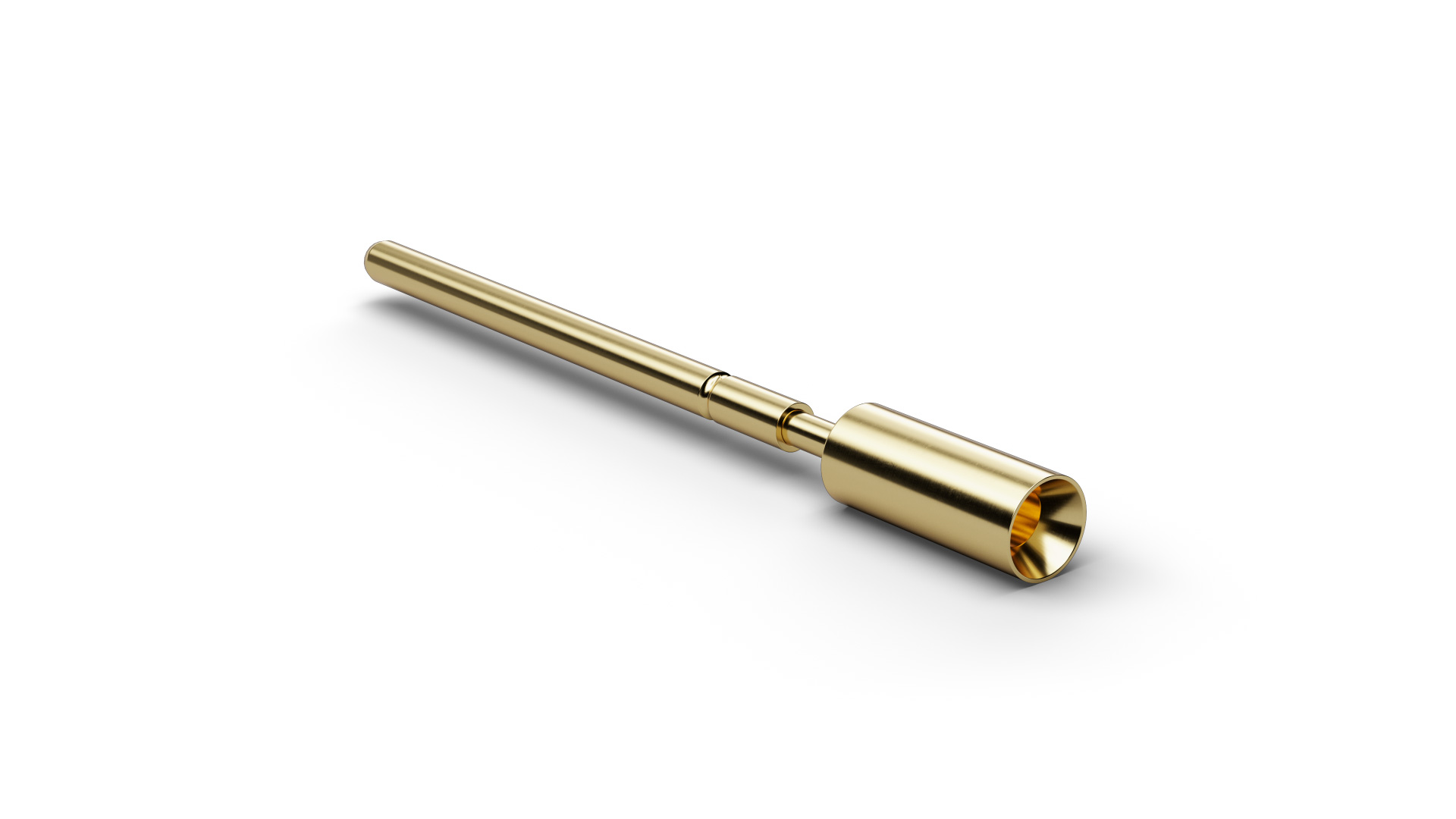

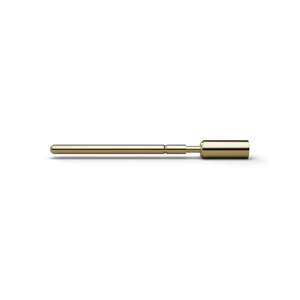

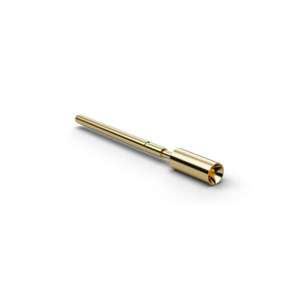

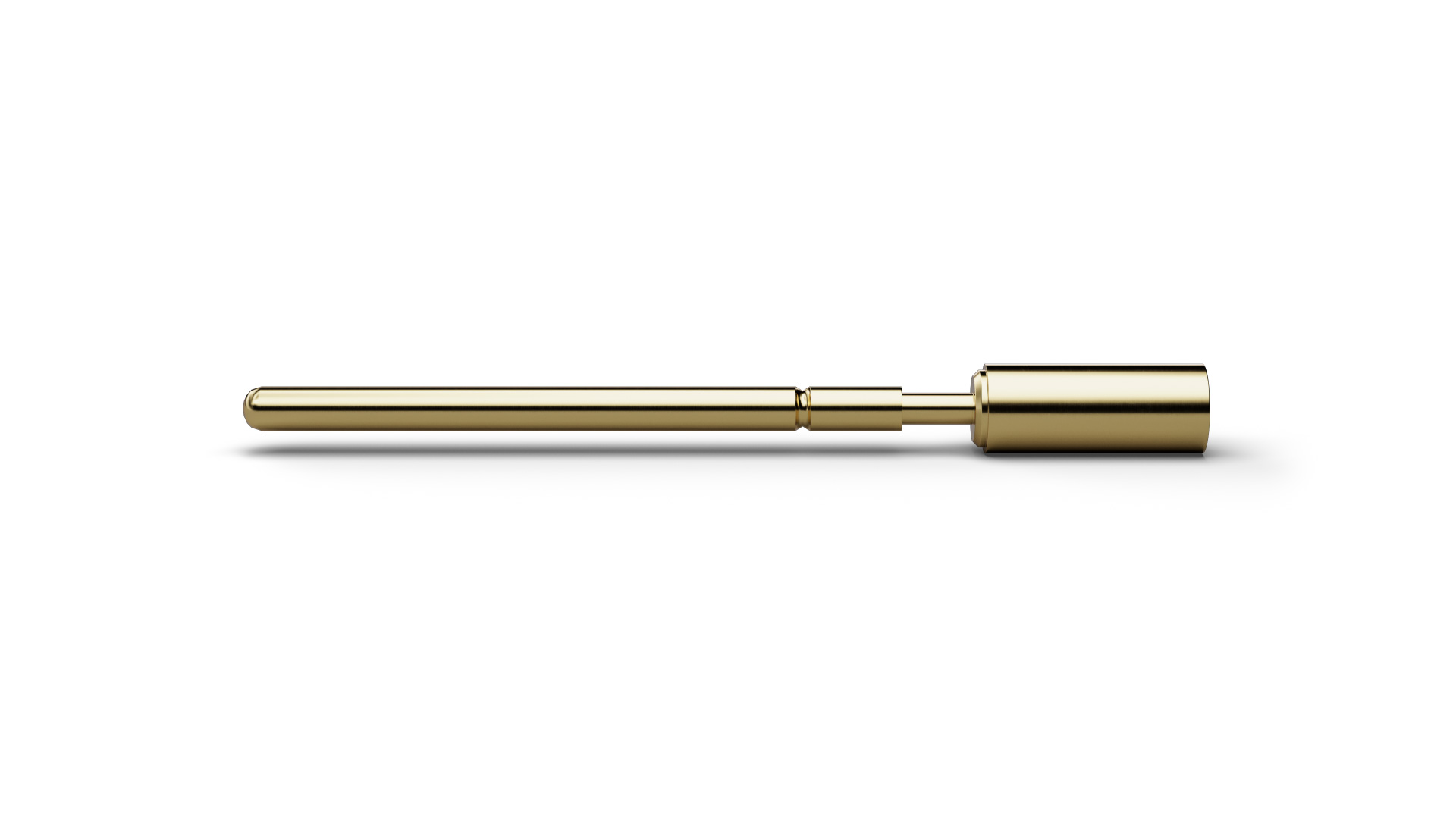

F07751B150G195 (item number 1159392) is a Basic Contact Probe for repeatable temporary electrical connections between the test system and a test point. F07751B150G195 belongs to the basic probe range for ICT/FCT, where tip geometry, spring force and surface finish are matched to the target test point. Tip style 51 (Concave Head with special type inside) has a diameter of 1.5 mm. For F07751B150G195, spring force is 195 cN at a nominal travel of 0.9 mm. The continuous-current rating of F07751B150G195 is 3 A. The plunger in F07751B150G195 is made of beryllium copper and is gold-plated.
