Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | F888 |
| Bước (mm/mil) | 5,00 / 197 |
| Nhiệt độ | -45°C...+100°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 15 |
| Chiều cao nhô ra (mm) | 8.95 |
| Đường kính đầu mũi (mm) | 3 |
| Đường kính thân (mm) | 3.46 |
| Đường kính cổ (mm) | 4.4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 90 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Uncoated |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 90 |
| Lực lò xo (cN) | 130 |
| Hành trình danh định (mm) | 0.8 |
| Hành trình tối đa (mm) | 0.85 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
| Loại công tắc | NO (Normal Open) |
| Hành trình công tắc (mm) | 0.35 |
| Cường độ dòng điện liên tục (A) 2 | 5 |

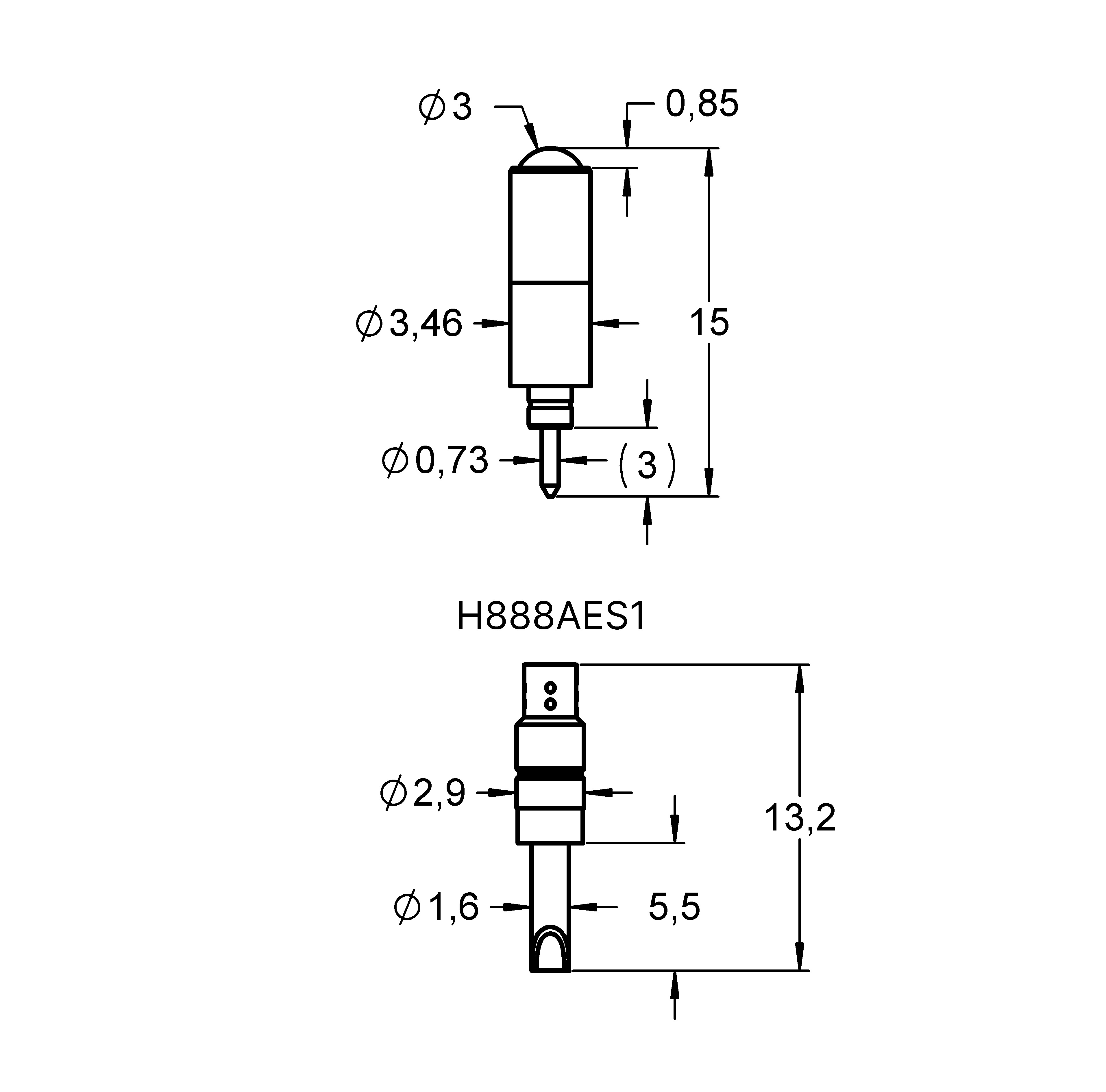

Đồ họa
Beschreibung des Produkts

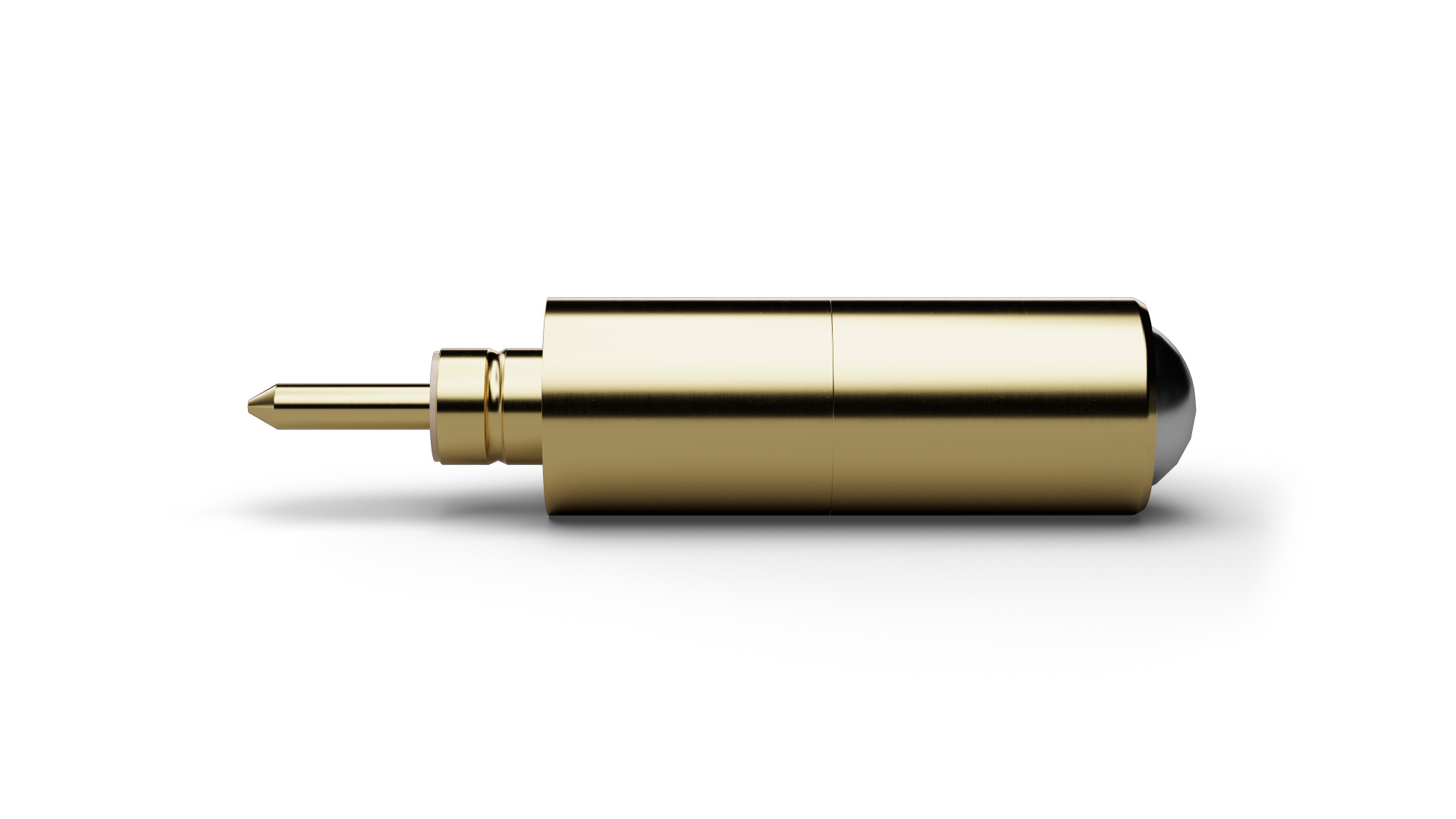

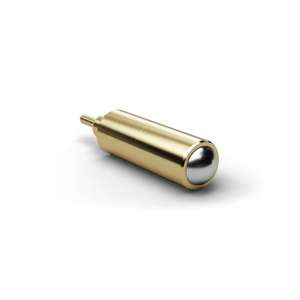

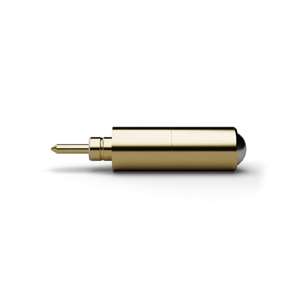

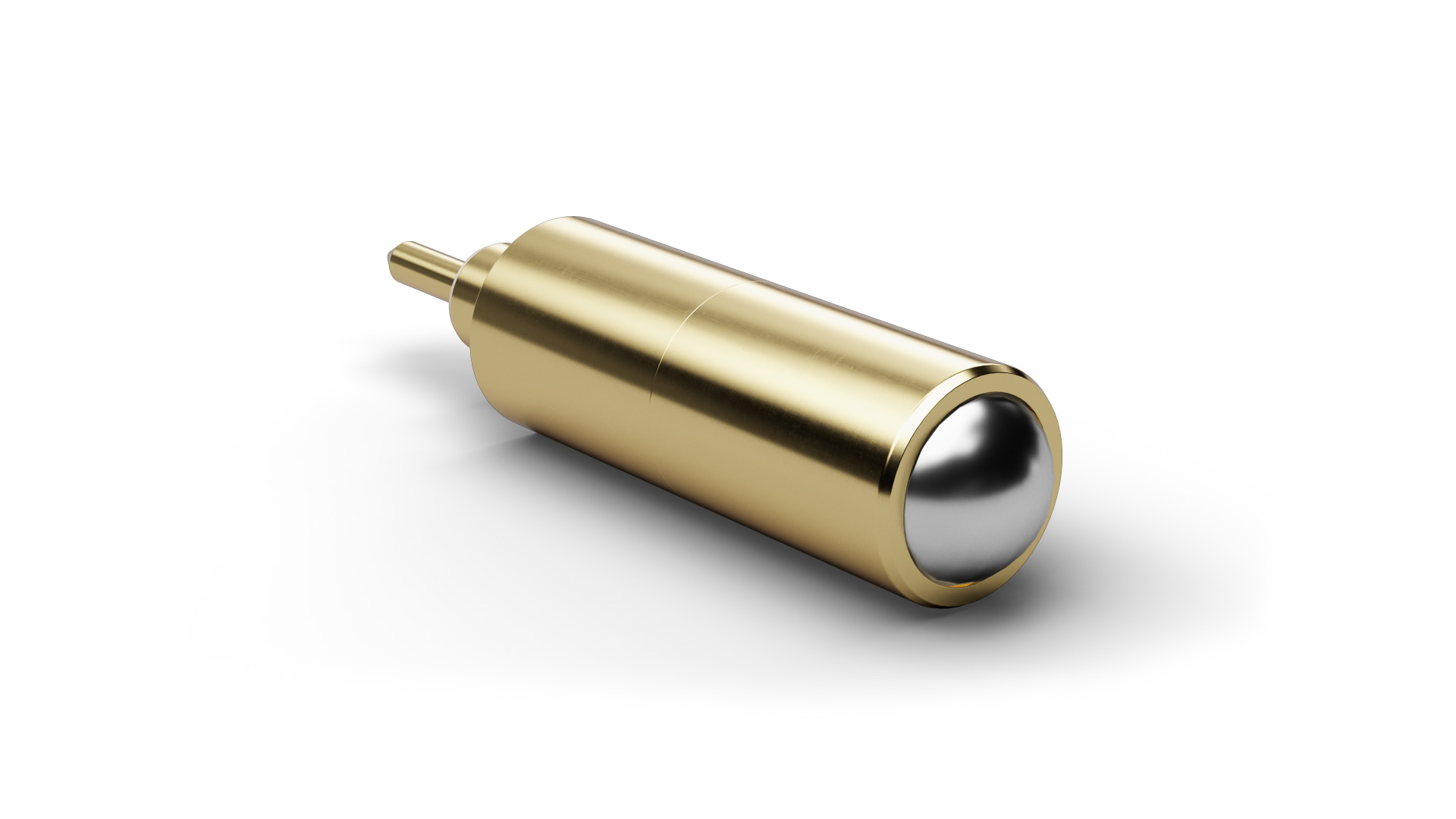

The Switch Probe F88890S1101U130S035P (item number 1148710) combines spring-loaded contacting with a defined switching or sensing function. F88890S1001U130S035 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. F88890S1001U130S035 is used for presence and position testing and sends an electrical signal to the test system when the defined actuation travel is reached. For F88890S1001U130S035, spring force is 130 cN at a nominal travel of 0.8 mm. F88890S1001U130S035 is rated for 1 A continuous current with a typical contact resistance of 25 mΩ. F88890S1001U130S035 combines a pitch of 5 mm / 197 mil with tip style 90 (Rolling ball) and a tip diameter of 3 mm.
