Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Double Plunger Probe |
| Loại/dòng sản phẩm | FP-D |
| Bước (mm/mil) | 0,40/16 |
| Nhiệt độ | -45°C...+150°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 6.6 |
| Chiều cao nhô ra (mm) | 1.3 |
| Đường kính đầu mũi (mm) | 0.15 |
| Đường kính thân (mm) | 0.3 |
| Đường kính đầu mũi (mm) 2 | 0.15 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 03 |
| Kiểu đầu kim 2 | 03 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Gold |
| Vật liệu pít-tông 2 2 | Beryllium copper |
| Mạ pít-tông 2 | Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 6 |
| Lực lò xo (cN) | 35 |
| Hành trình danh định (mm) | 0.5 |
| Hành trình tối đa (mm) | 0.6 |
| Thông số kỹ thuật điện | |
|---|---|
| Điện trở tiếp xúc điển hình (mOhm) | 100 |

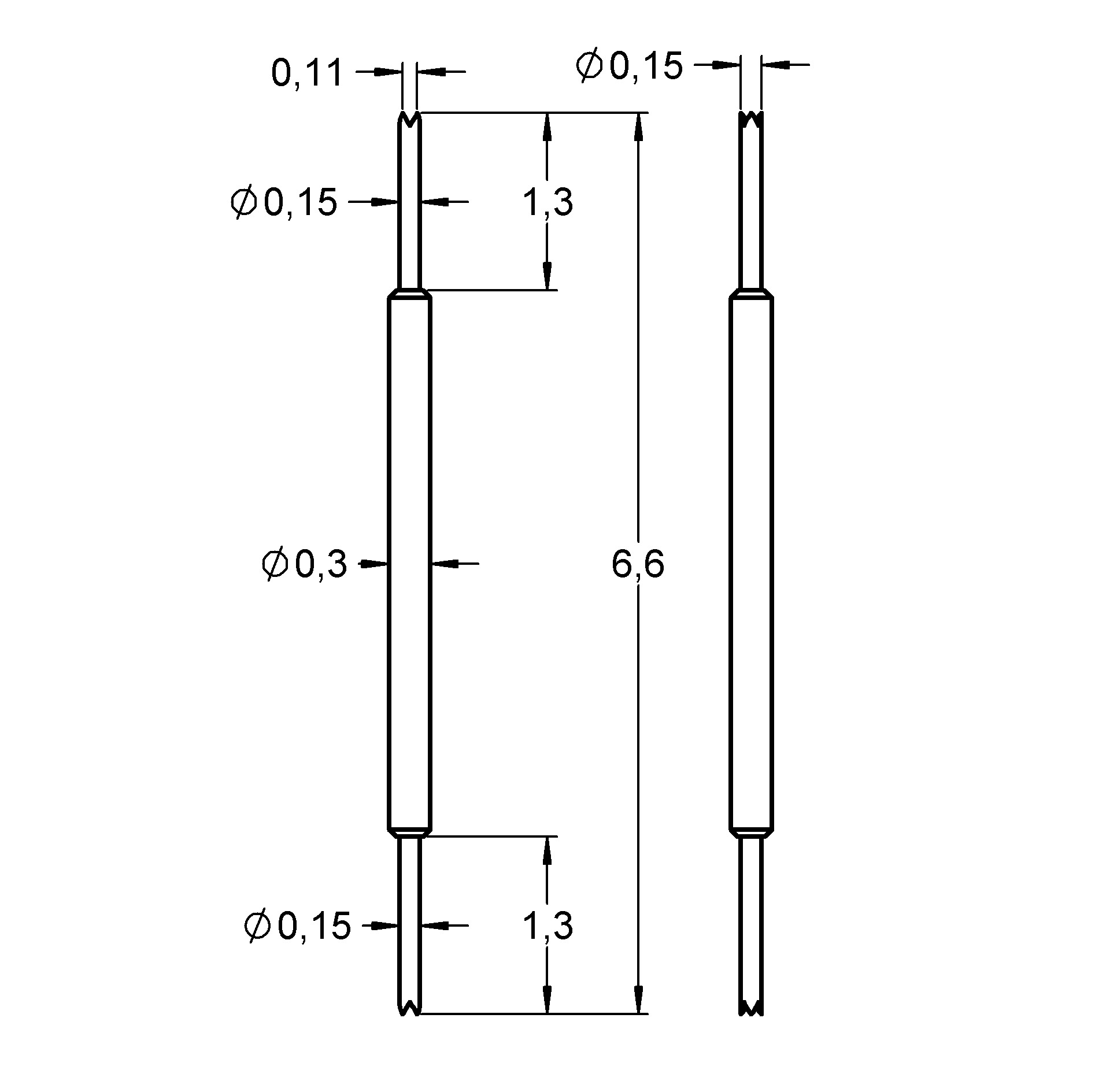

Đồ họa
Beschreibung des Produkts

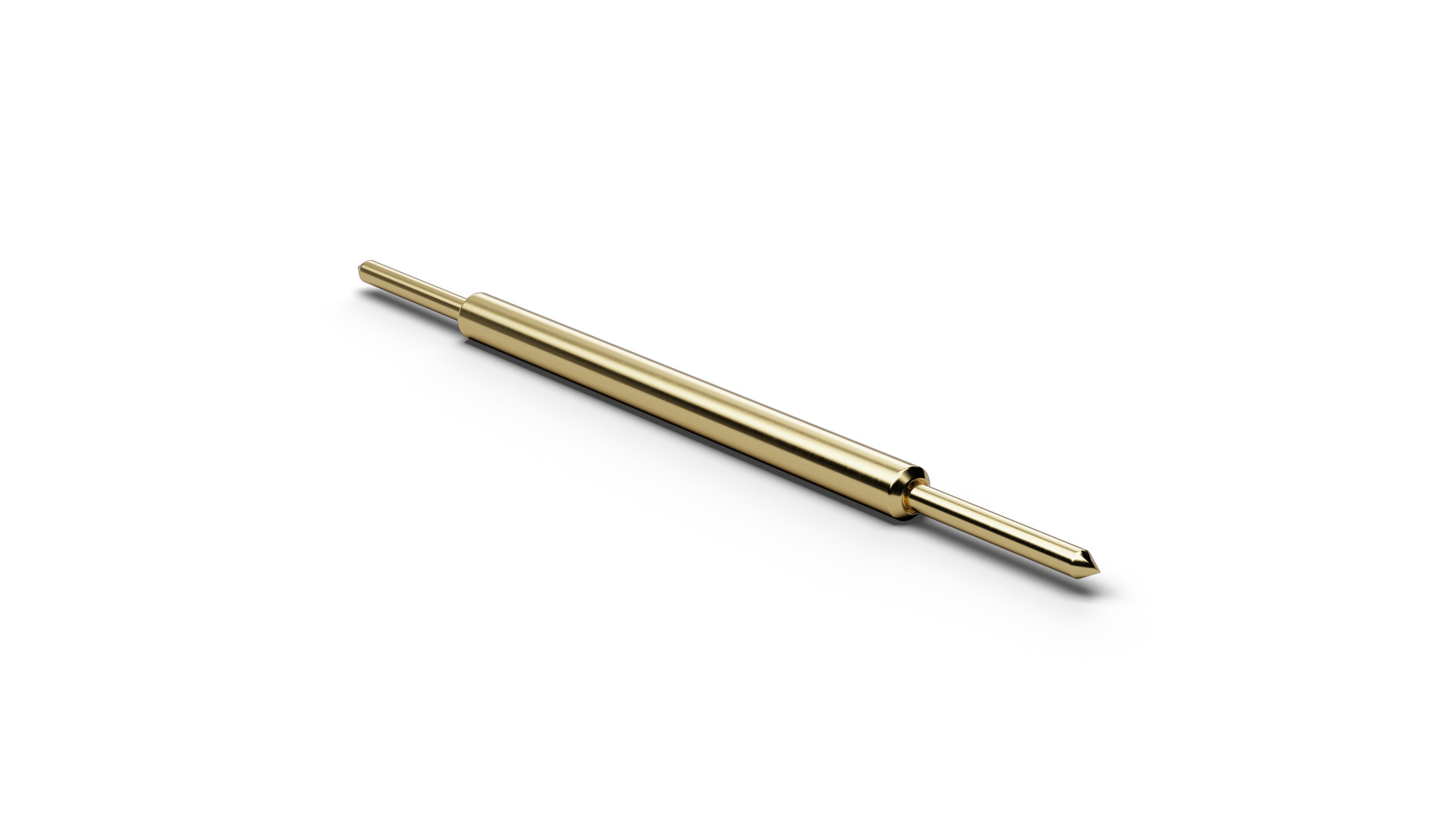

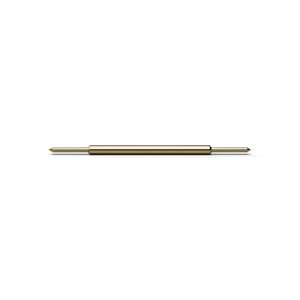

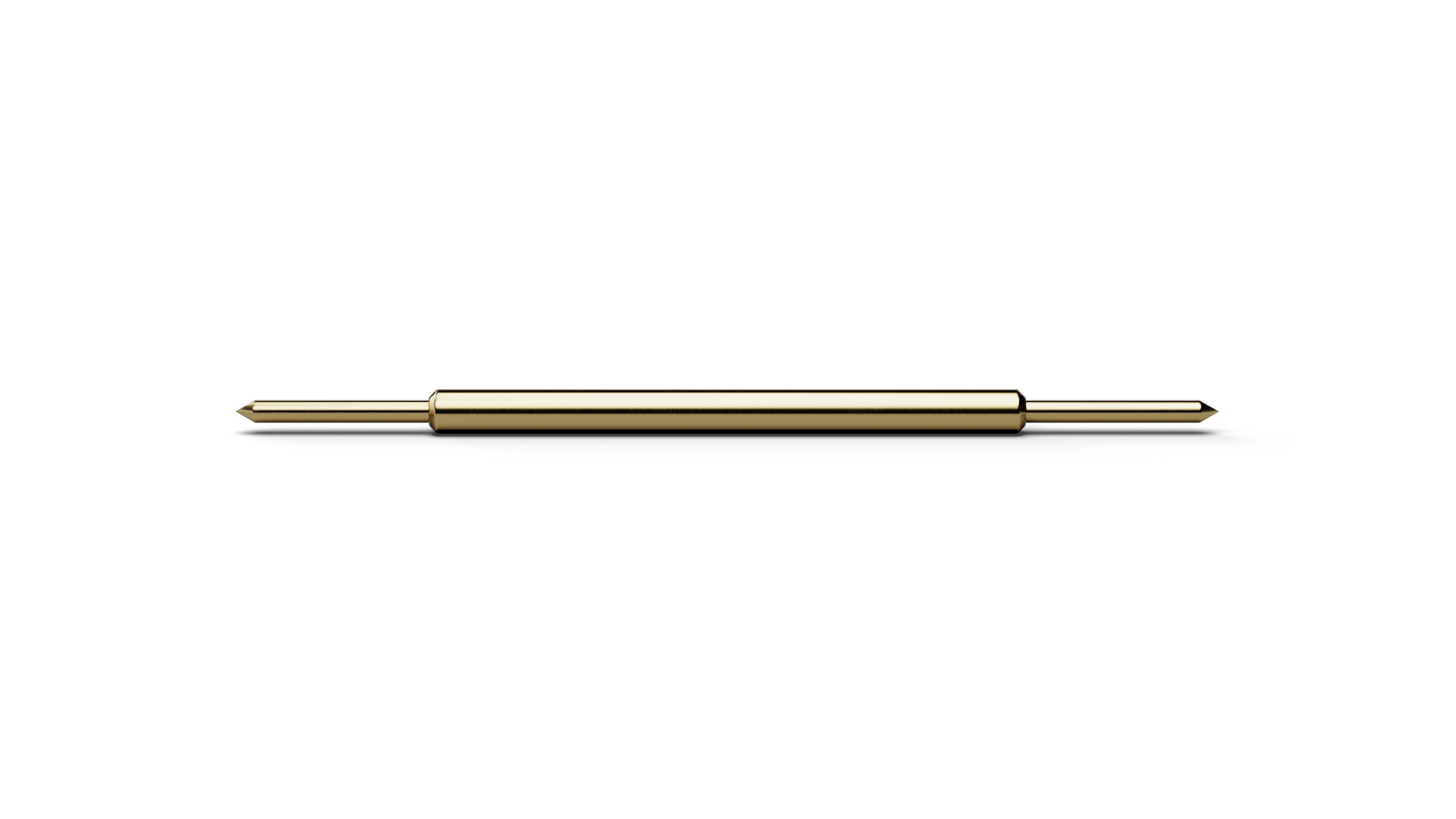

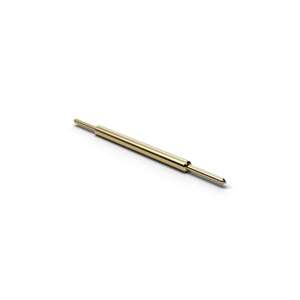

The Fine Pitch Probe FP300D0101B015G035L066 (item number 1125787) is designed for precise contacting at small pitch and in limited installation space. The compact design of FP300D0101B015G035L066 supports densely arranged connections in sockets, fixtures and electronic test setups. The design combines a pitch of 0.40/16 with tip style 03 (Conical 60°) and a tip diameter of 0.15 mm. Spring force is 35 cN at a nominal travel of 0.5 mm, supporting defined contact conditions. The plunger in FP300D0101B015G035L066 is made of beryllium copper and is gold-plated.
