Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Double Plunger Probe |
| Loại/dòng sản phẩm | FP-D |
| Bước (mm/mil) | 0,80 / 31 |
| Nhiệt độ | -45°C...+100°C |

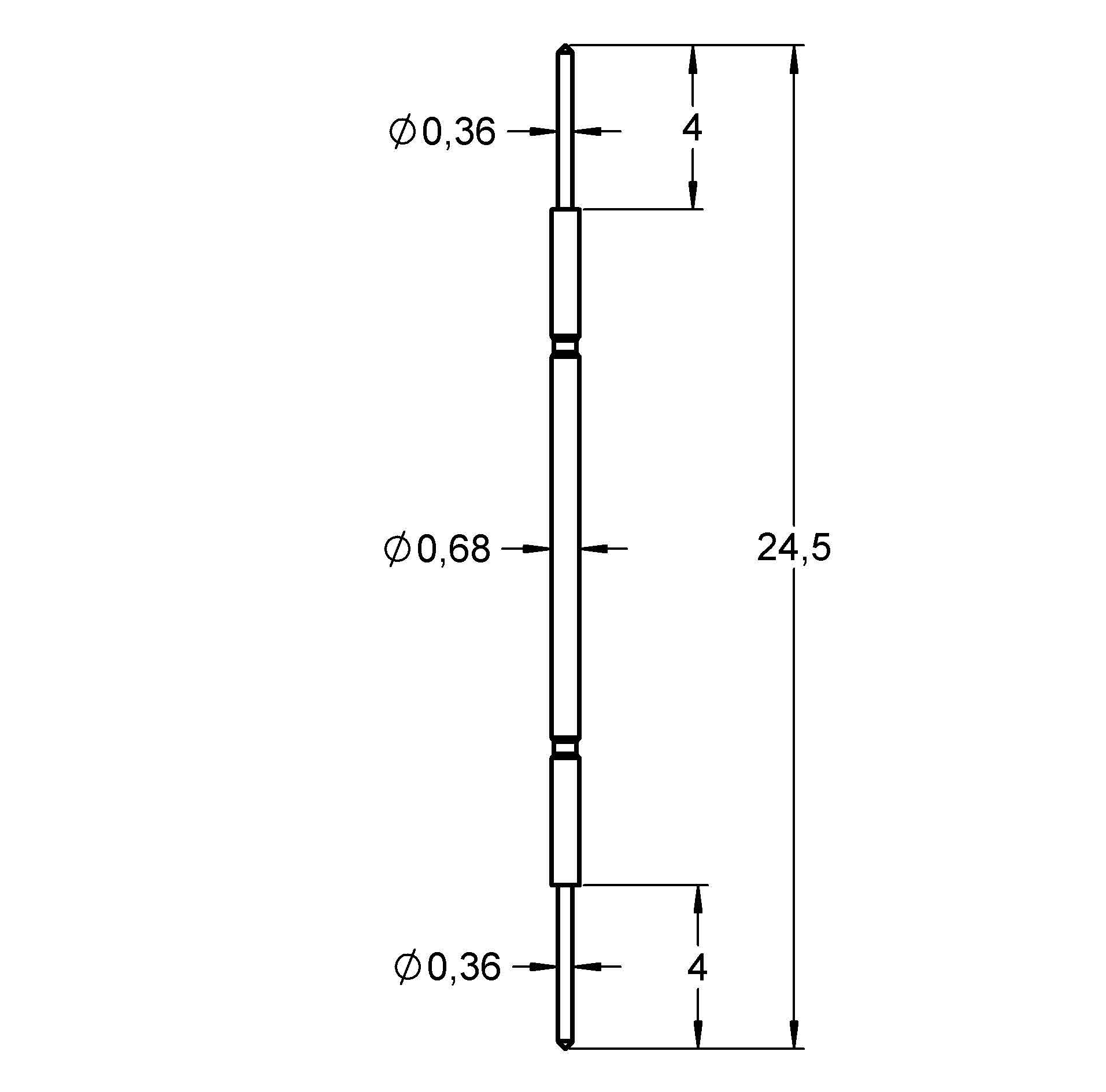

| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 24.5 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.5 |
| Đường kính thân (mm) | 0.68 |
| Đường kính đầu mũi (mm) 2 | 0.49 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 16 |
| Kiểu đầu kim 2 | 16 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Vật liệu pít-tông 2 2 | Steel |
| Mạ pít-tông 2 | Longtime Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 35 |
| Lực lò xo (cN) | 85 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.09 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 1.5 |
| Điện trở tiếp xúc điển hình (mOhm) | 75 |
Đồ họa
Beschreibung des Produkts

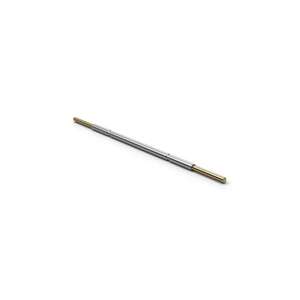

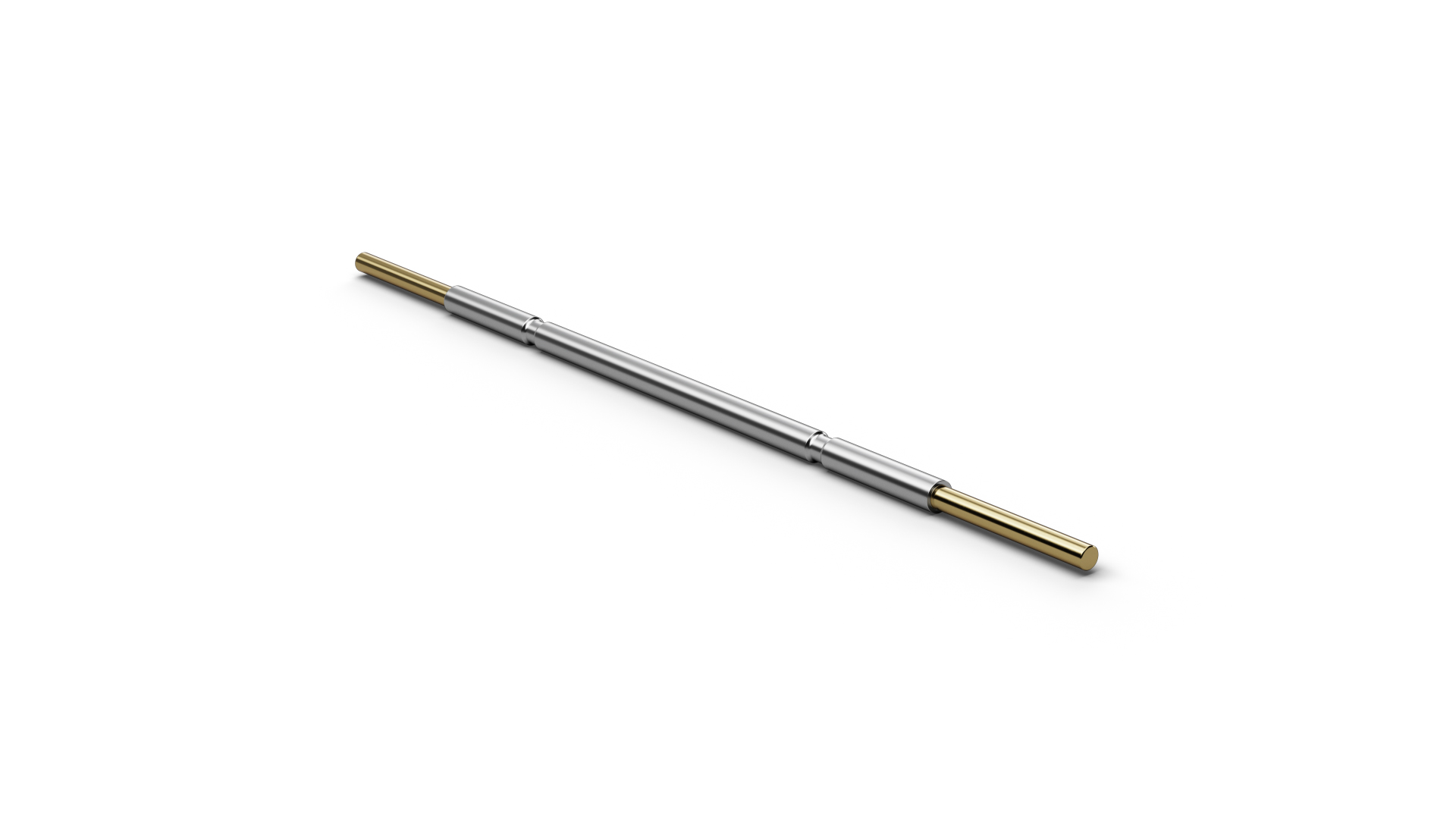

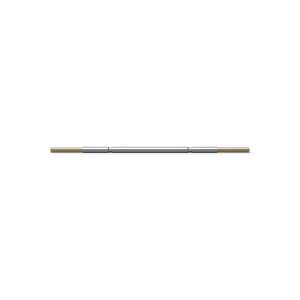

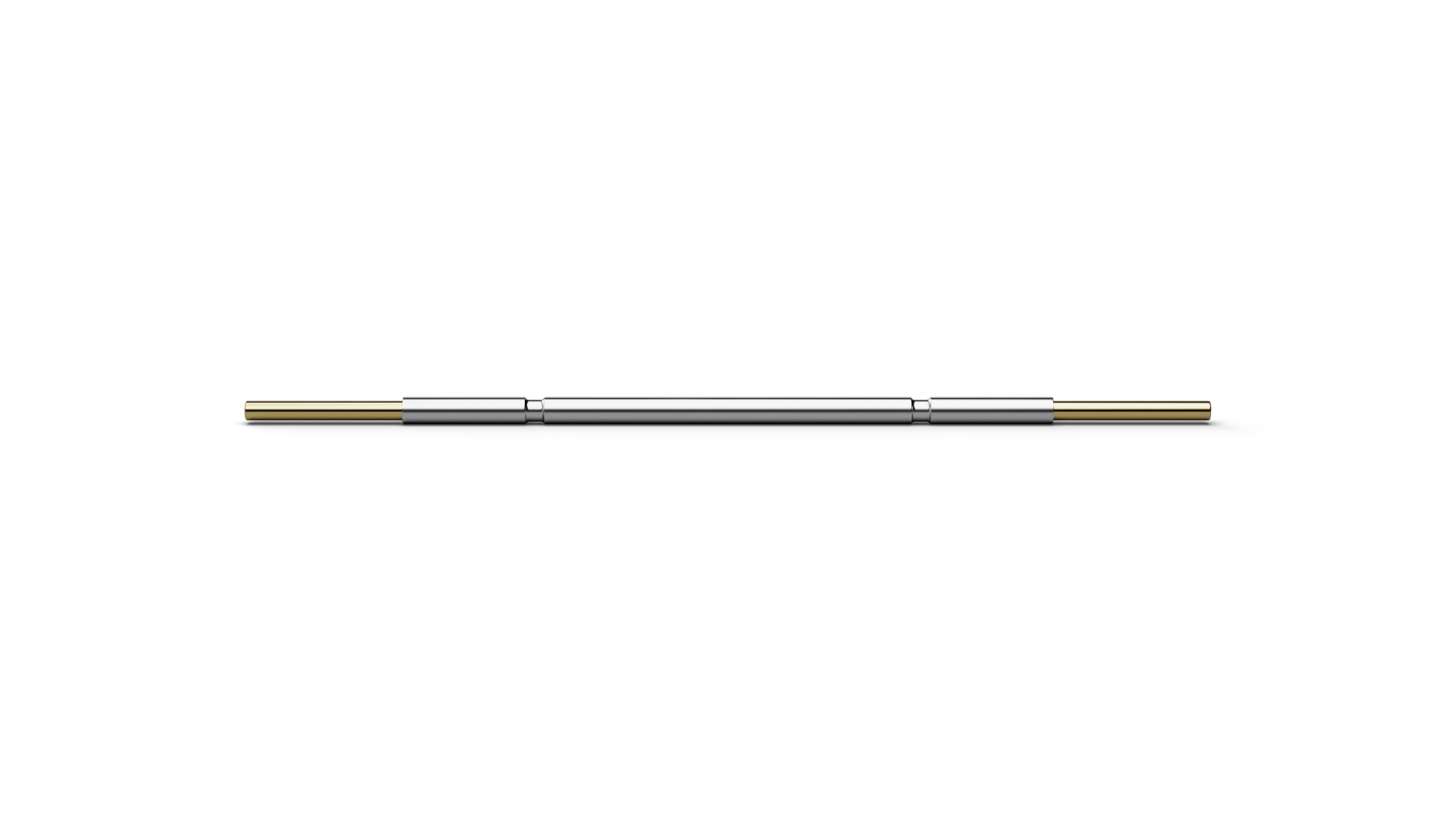

The Fine Pitch Probe FP680D1616S050L085L245 (item number 1125172) is designed for precise contacting at very small pitches. Tip style 16 (Flat) targets FP680D1616S050L085L245 at solder pads and contact pins in dense test layouts; Fine Pitch Probes are used, among other applications, in semiconductor final test, WLCSP solutions, MEMS and micro-PCB testing. In FP680D1616S050L085L245, the double-plunger design provides spring-loaded contacting on both sides and can compensate for mechanical tolerances in compact interfaces. The design combines a pitch of 0.8 mm / 31 mil with tip style 16 (Flat) and a tip diameter of 0.5 mm. For FP680D1616S050L085L245, spring force is 85 cN at a nominal travel of 2 mm. The continuous-current rating of FP680D1616S050L085L245 is 1.5 A.
