Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F111 |
| Bước (mm/mil) | 1,27 / 50 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 16.5 |
| Chiều cao nhô ra (mm) | 4 |
| Đường kính đầu mũi (mm) | 0.53 |
| Đường kính thân (mm) | 0.69 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 15 |
| Lực lò xo (cN) | 70 |
| Hành trình danh định (mm) | 2 |
| Hành trình tối đa (mm) | 2.8 |
| Độ chính xác đầu mũi +/- (mm) | 0.09 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 3 |
| Điện trở tiếp xúc điển hình (mOhm) | 65 |

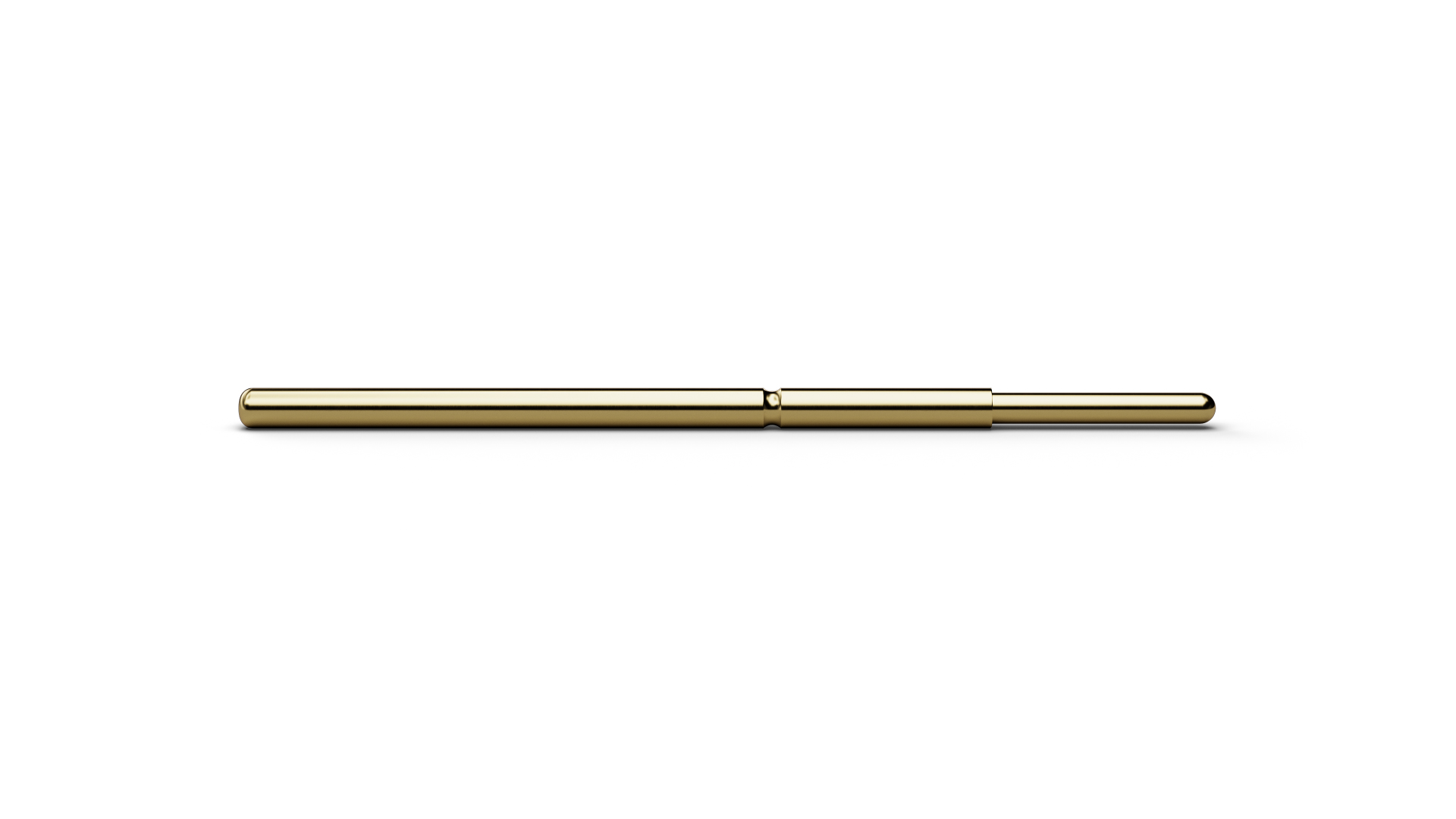

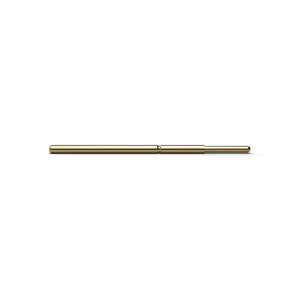

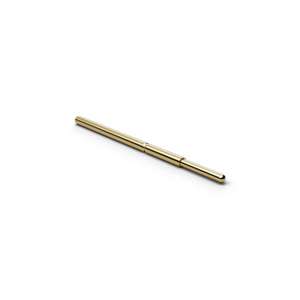

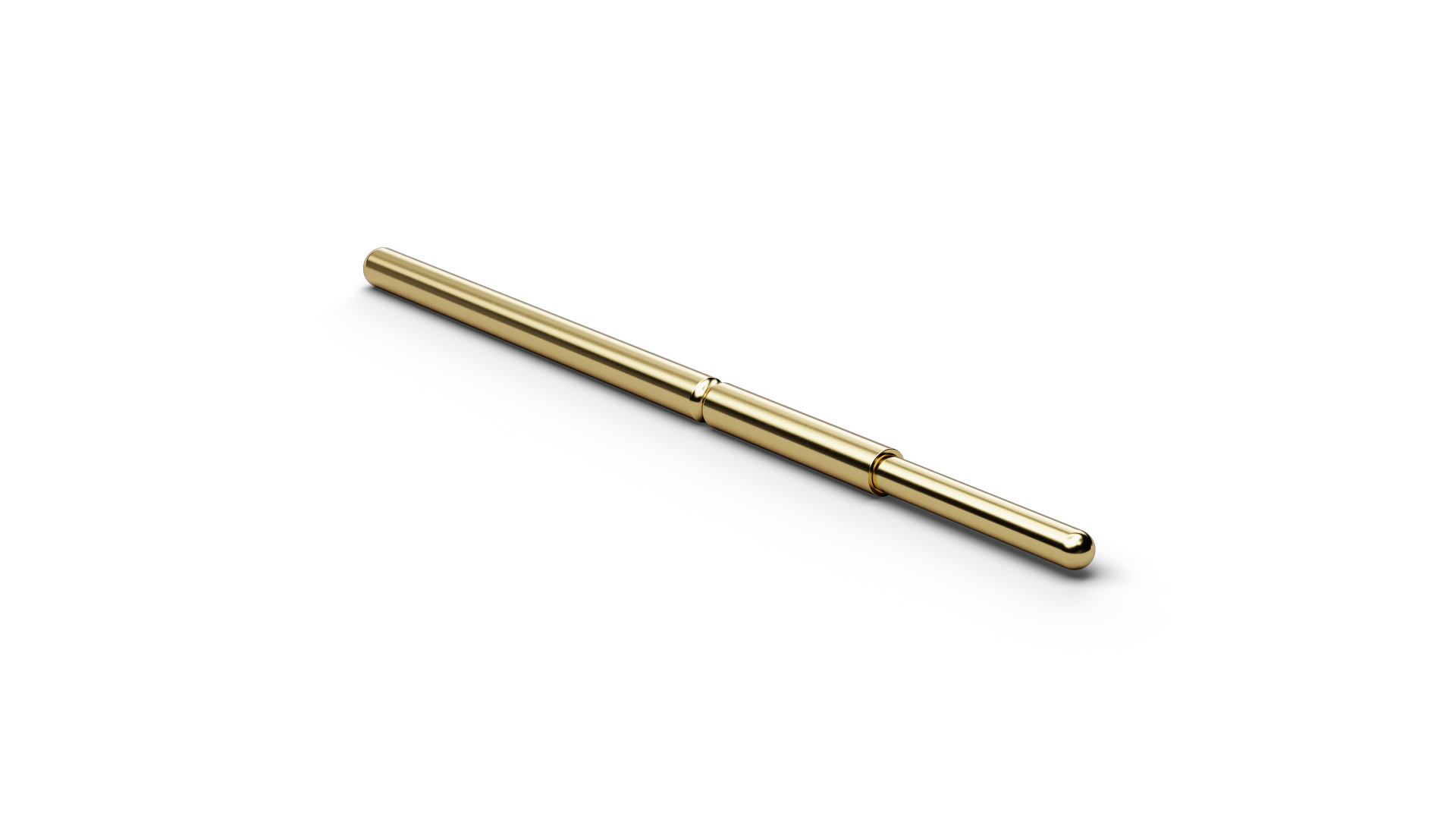

Đồ họa
Beschreibung des Produkts
F11111S053L070 (item number 1005665) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 11 (Spherical), F11111S053L070 combines ICT/FCT use with a geometry intended for clean contact surfaces where marking or scratching should be minimized. F11111S053L070 combines a pitch of 1.27 mm / 50 mil with tip style 11 (Spherical) and a tip diameter of 0.53 mm. For F11111S053L070, spring force is 70 cN at a nominal travel of 2 mm. F11111S053L070 is rated for 3 A continuous current with a typical contact resistance of 65 mΩ. The plunger in F11111S053L070 is made of steel and uses Longtime Gold plating.
