기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | F810 |
| 거리(mm/mil) | 2,54 / 100 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 35.8 |
| 돌출 높이 (mm) | 7.8 |
| 팁 스타일 직경(mm) | 2.5 |
| 배럴 직경(mm) | 1.78 |
| 칼라 직경(mm) | 2 |
| 내부/외부 거리(mm) | -1 |
| 팁 스타일 직경(mm) 2 | 0.6 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 05 |
| 팁 스타일 2 | 11 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Bronze |
| 배럴 플레이팅 | Silver |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Silver |
| 플런저 소재 2 | Steel |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Silver |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 40 |
| 스프링포스(cN) | 155 |
| 정격 트래블(mm) | 2.6 |
| 맥시멈 트래블(mm) | 3.5 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 3 |
| 일반적인 접촉 저항(mOhm) | 20 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 1.2 |
| 연속 전류(A) 2 | 0.8 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 2.4 |
| 맥시멈 트래블(mm) 2 | 4 |
| 예압력 (cN) 2 | 25 |
| 스프링포스(cN) 2 | 75 |
그래픽
Beschreibung des Produkts

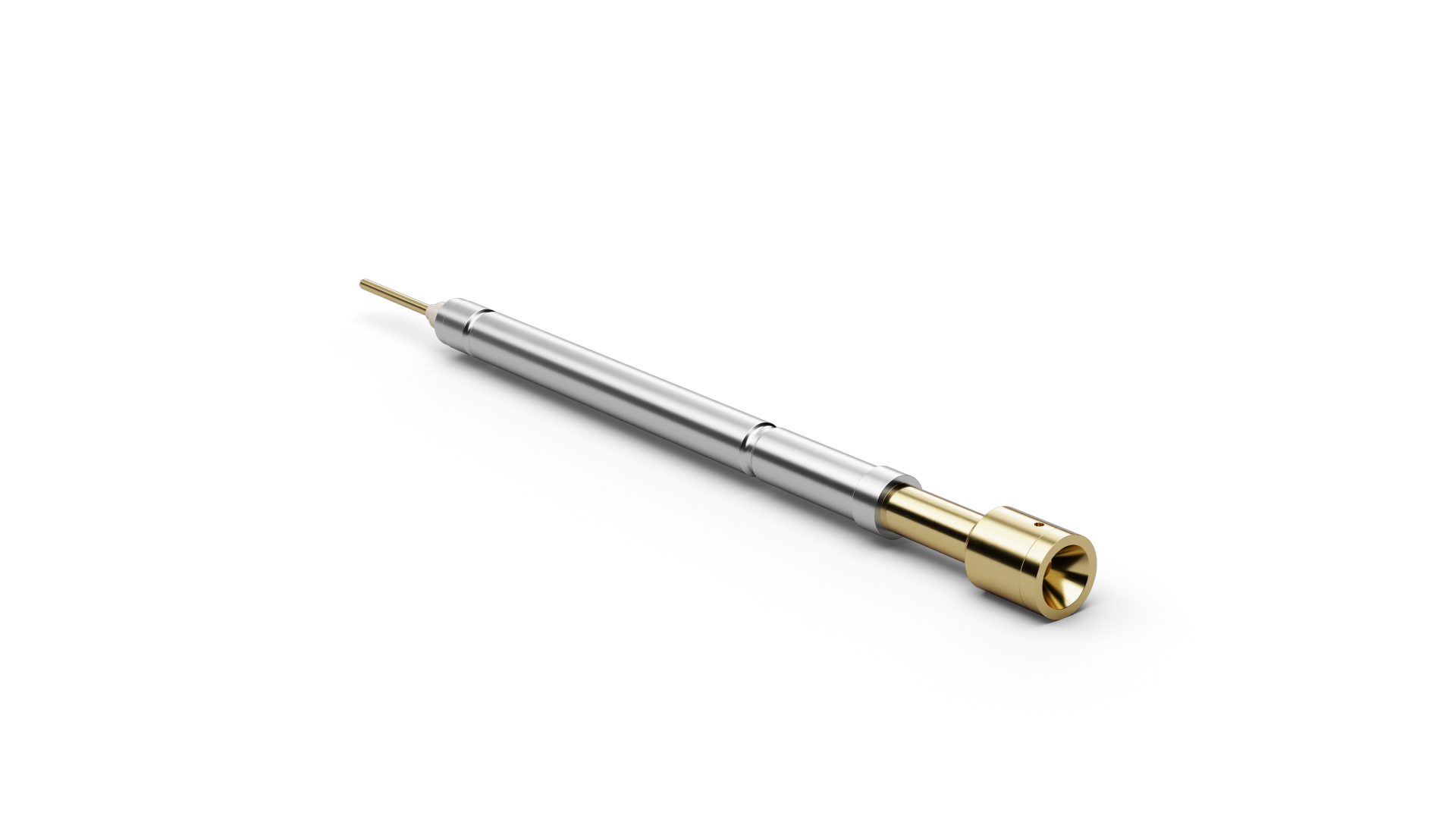

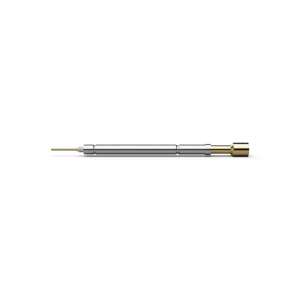

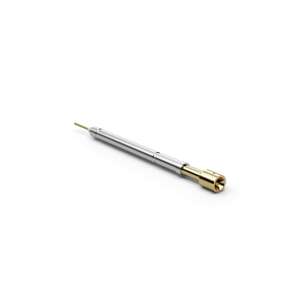

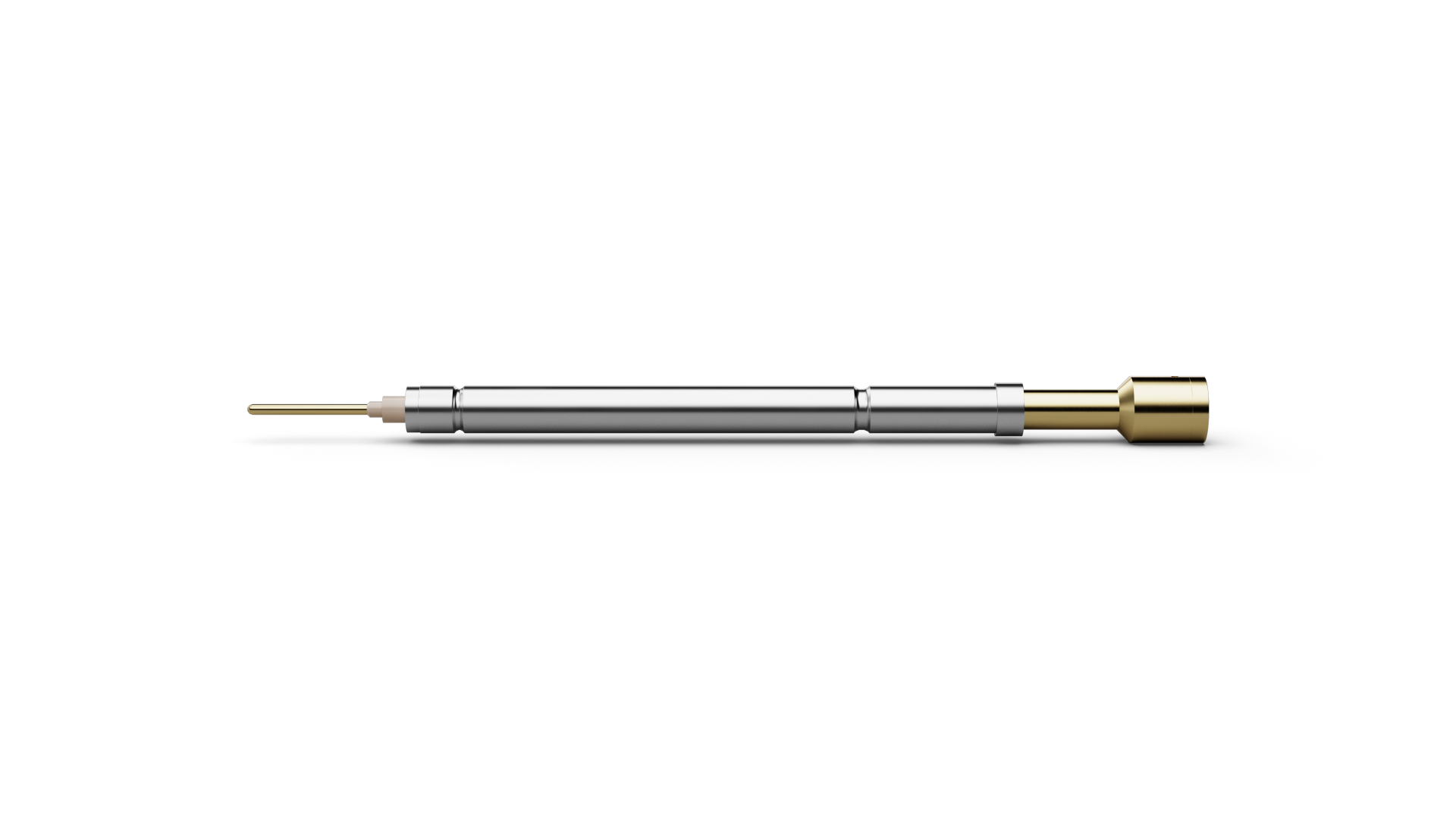

The Kelvin Probe F81012B060G230S1 (item number 1167467) is designed for precise four-wire resistance measurements. The separate current and voltage paths in F81012B060G230S1 support four-wire measurements in which lead and contact resistance have minimal influence on the result. Continuous current ratings for the outer and inner contacts are 3 A / 0.8 A. The impedance specified for F81012B060G230S1 is 50 Ω. The specified frequency range of F81012B060G230S1 extends up to 1.2 GHz. F81012B060G230S1 combines a pitch of 2.54 mm / 100 mil with tip style 05 (Concave stepped) and a tip diameter of 2.5 mm.
