기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | F075 |
| 거리(mm/mil) | 1,90 / 75 |
| 온도 | -45°C...+80°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 33.1 |
| 돌출 높이 (mm) | 8.5 |
| 팁 스타일 직경(mm) | 0.64 |
| 배럴 직경(mm) | 1.02 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 79 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Bronze |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 70 |
| 스프링포스(cN) | 150 |
| 정격 트래블(mm) | 4.3 |
| 맥시멈 트래블(mm) | 6.4 |
| 포인팅 정확도+/- (mm) | 0.08 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 4 |
| 일반적인 접촉 저항(mOhm) | 50 |
그래픽
Beschreibung des Produkts

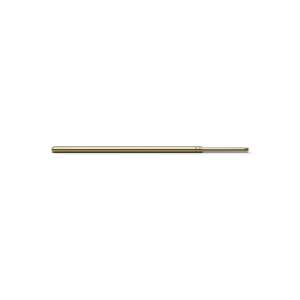

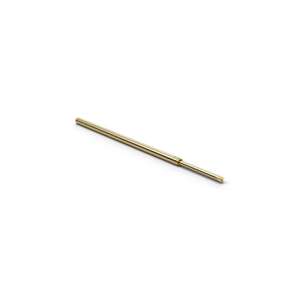

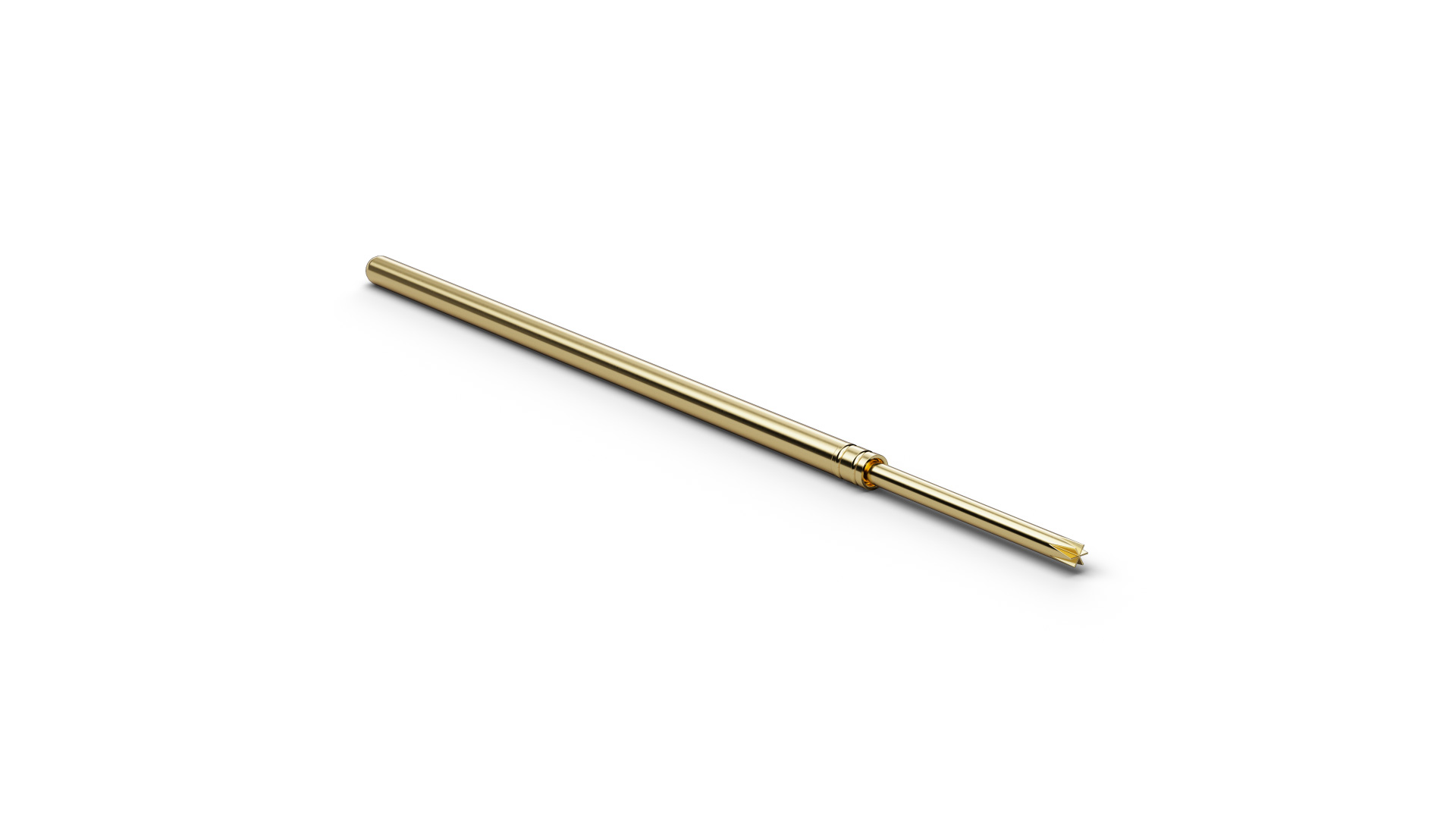

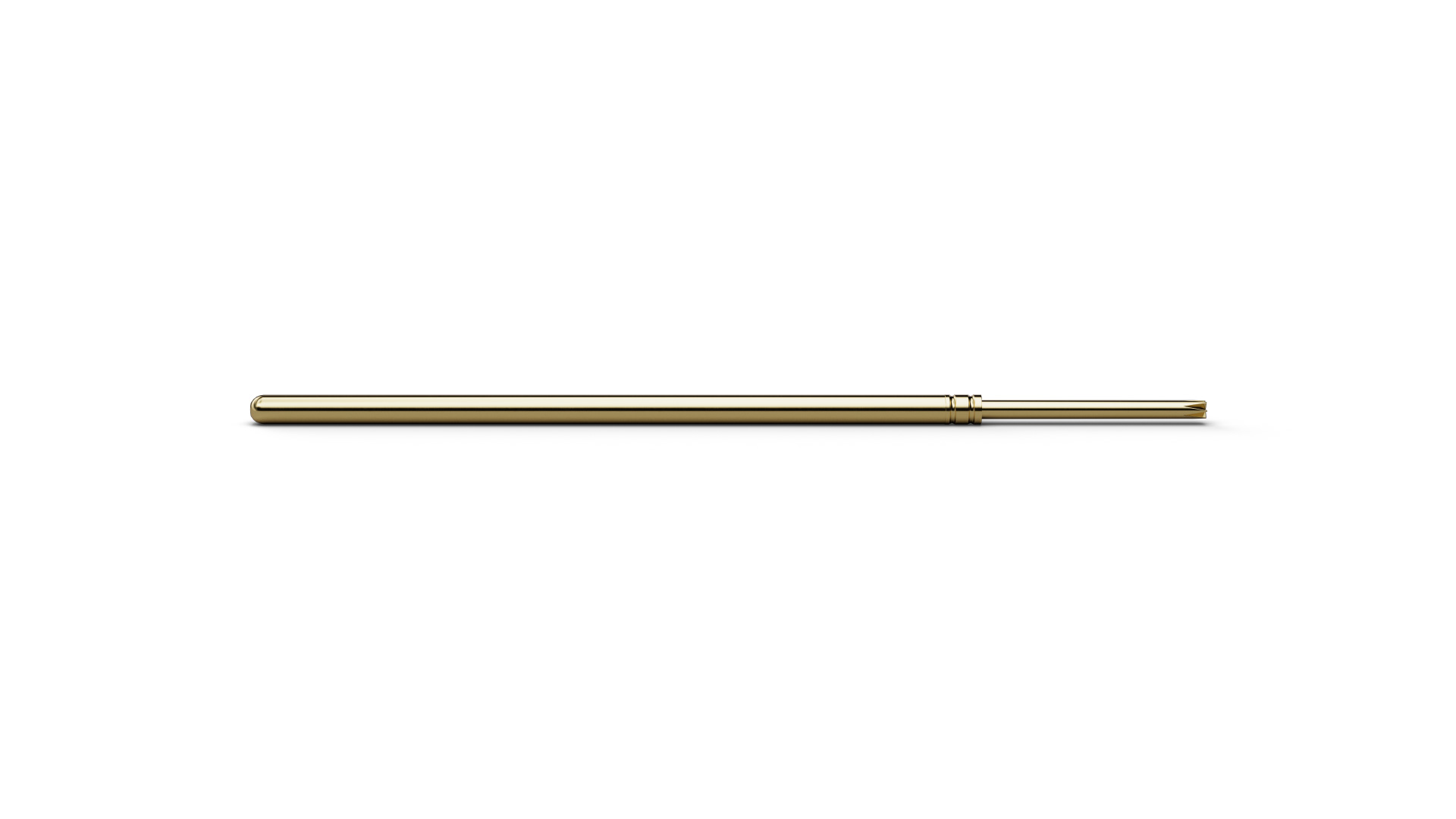

F07579B064G150 (item number 1166609) provides a Basic Contact Probe for defined electrical contact in ICT and Functional Test fixtures. F07579B064G150 belongs to the basic probe range for ICT/FCT, where tip geometry, spring force and surface finish are matched to the target test point. F07579B064G150 combines a pitch of 1.9 mm / 75 mil with tip style 79 (6-point crown flattened) and a tip diameter of 0.64 mm. F07579B064G150 operates with 150 cN spring force and 4.3 mm nominal travel. The continuous-current rating of F07579B064G150 is 4 A.
