技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Basic Contact Probe |
| タイプ/ファミリー | F875-NO |
| ピッチ (mm/mil) | 2,54 / 100 |
| 温度 | -45°C...+100°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 50.6 |
| 突出高さ (mm) | 10.2 |
| 先端形状直径 (mm) | 1.8 |
| バレル径 (mm) | 1.65 |
| カラー径 (mm) | 2.3 |
| プレスリング径 (mm) | 2.3 |
| 材料および表面 | |
|---|---|
| 先端形状 | 17K |
| 先端形状材質 | Plastic |
| 先端形状めっき | Uncoated |
| プランジャー材質 | Brass |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | Spring steel |
| バネめっき | Silver |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 90 |
| バネ圧 (cN) | 350 |
| 推奨ストローク (mm) | 4 |
| 最大ストローク (mm) | 5 |
| 先端ブレ +/- (mm) | 0.08 |
| ねじ | M1,6 |
| 工具サイズ (mm) | 1,7 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| 接触抵抗Typ. (mOhm) | 65 |
| スイッチストローク (mm) | 1.5 |
| 連続電流 (A) 2 | 1 |
グラフィック
Beschreibung des Produkts

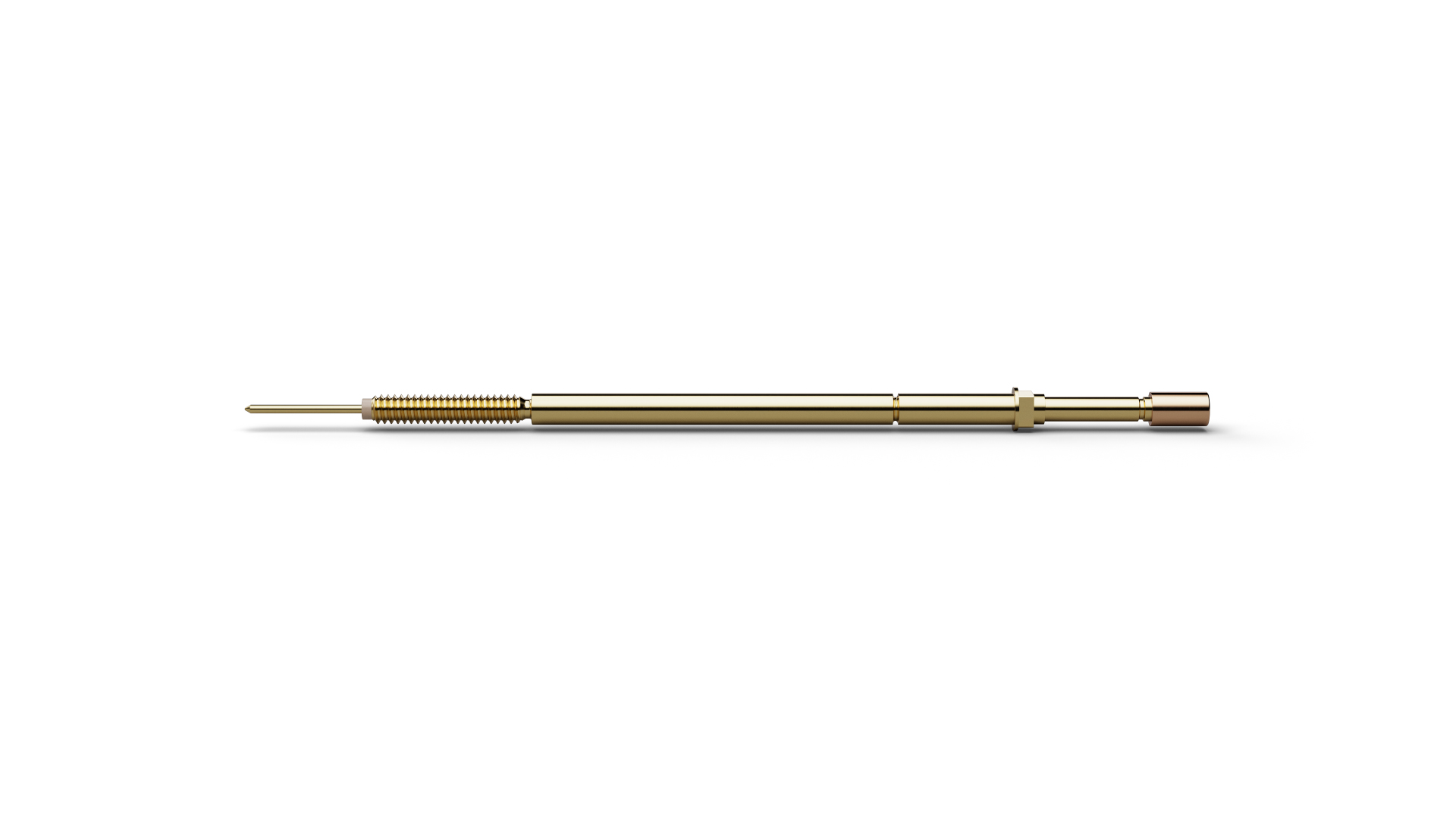

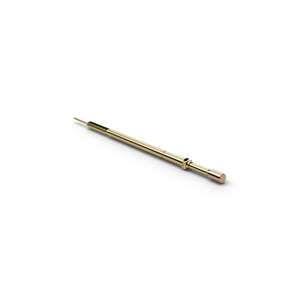

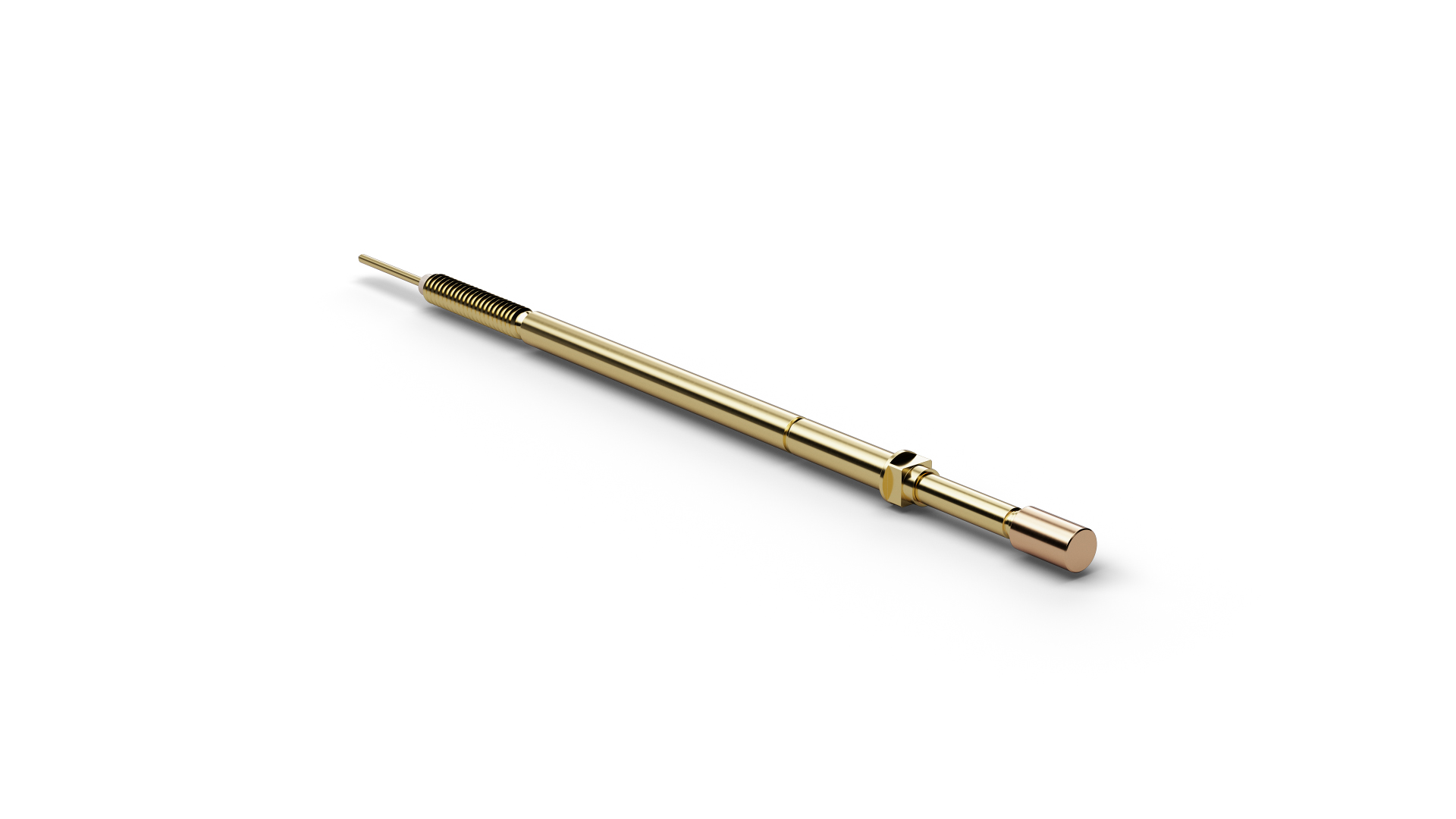

The Switch Probe F87517K180U350 (item number 1001728) combines spring-loaded contacting with a defined switching or sensing function. F87517K180U350 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F87517K180U350 is NO (Normally Open). The switching travel specified for F87517K180U350 is 1.5 mm. F87517K180U350 combines a pitch of 2.54 mm / 100 mil with tip style 17K and a tip diameter of 1.8 mm. F87517K180U350 operates with 350 cN spring force and 4 mm nominal travel.
