技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | F832 |
| ピッチ (mm/mil) | 5,50 / 217 |
| 温度 | -45°C...+200°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 30.5 |
| 突出高さ (mm) | 7.7 |
| 先端形状直径 (mm) | 6 |
| バレル径 (mm) | 4.3 |
| カラー径 (mm) | 6 |
| プレスリング径 (mm) | 6 |
| 内/外 差 (mm) | 1.5 |
| 先端形状直径 (mm) 2 | 0.65 |
| 材料および表面 | |
|---|---|
| 先端形状 | 05 |
| 先端形状 2 | 11 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Gold |
| バレル材質 | Brass |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Steel |
| プランジャーめっき 2 | Longtime Gold |
| バネ材質 2 | High-grade steel |
| バネめっき 2 | Uncoated |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 250 |
| バネ圧 (cN) | 450 |
| 推奨ストローク (mm) | 2 |
| 最大ストローク (mm) | 2.6 |
| ねじ | M4X0,5 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 6 |
| 接触抵抗Typ. (mOhm) | 60 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 1.2 |
| 連続電流 (A) 2 | 1.6 |
| 接触抵抗Typ. (mOhm) 2 | 30 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 3 |
| 最大ストローク (mm) 2 | 3.5 |
| 予圧 (cN) 2 | 100 |
| バネ圧 (cN) 2 | 200 |
グラフィック
Beschreibung des Produkts

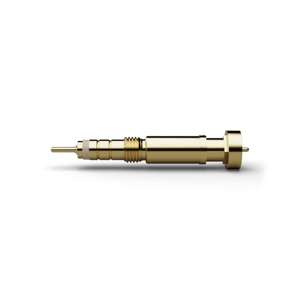

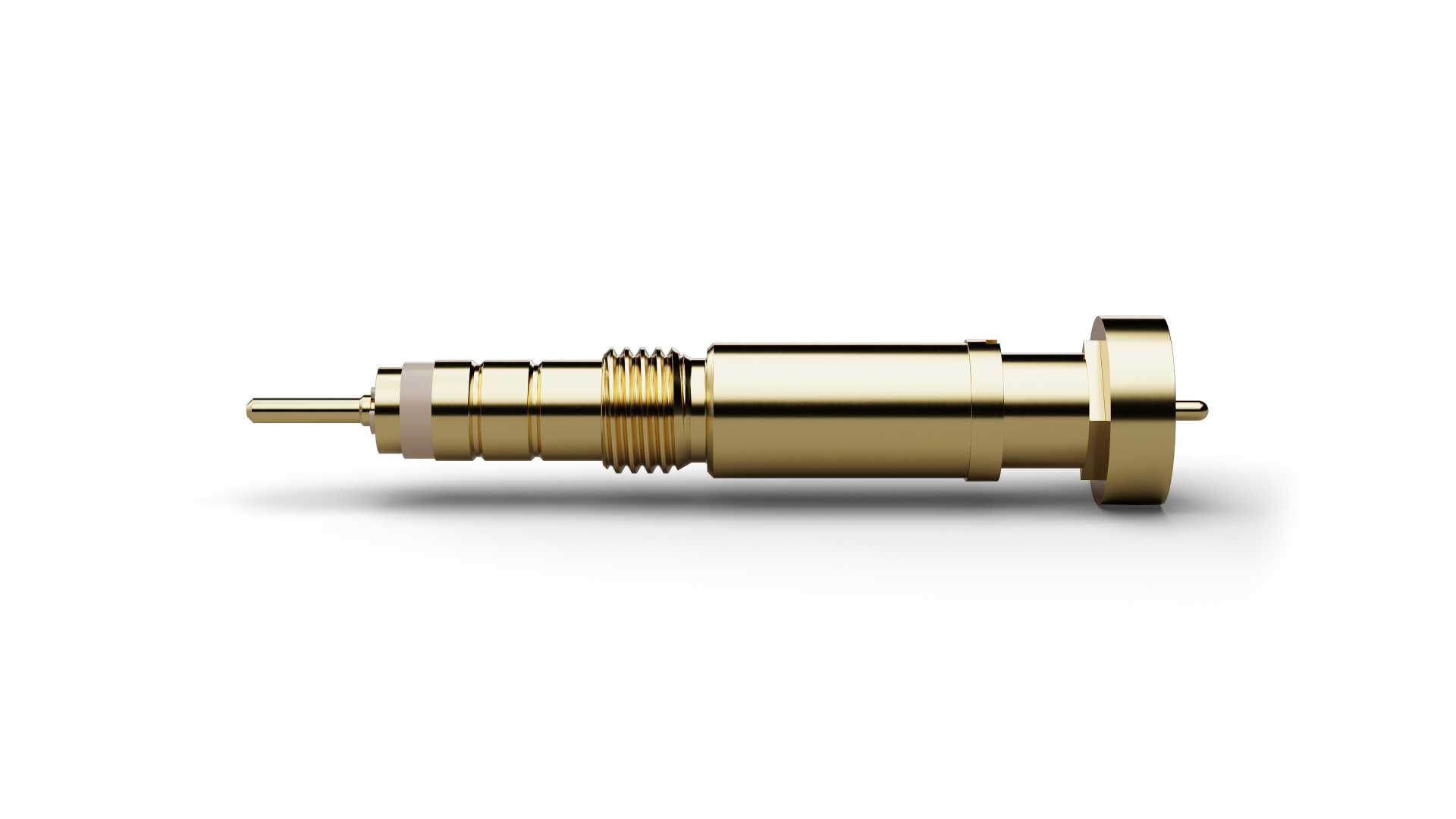

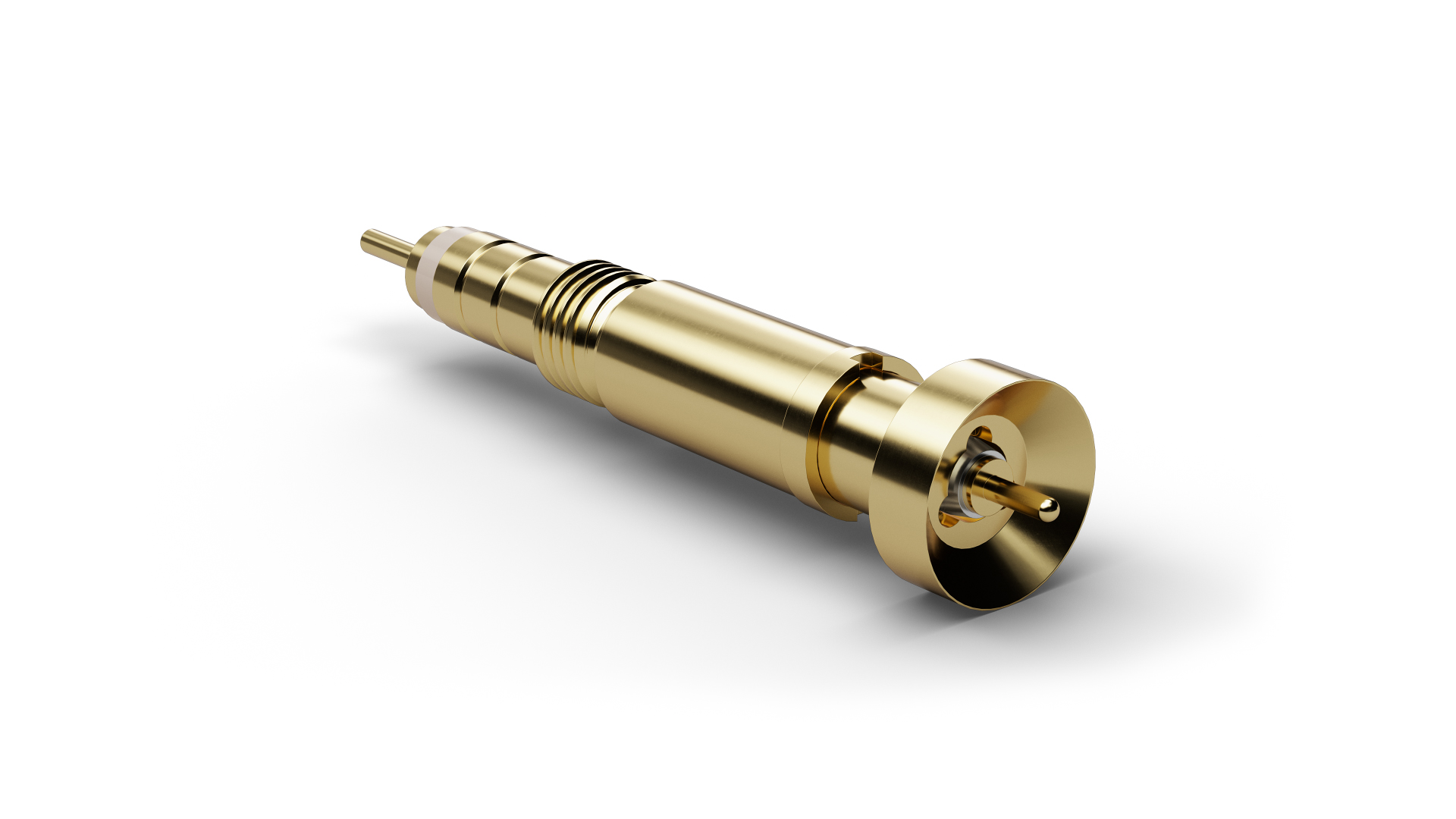

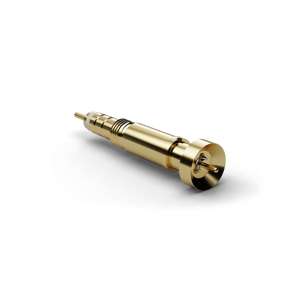

The Kelvin Probe F83211S0017L650 (item number 1000886) is designed for precise four-wire resistance measurements. In F83211S0017L650, separate current and voltage paths reduce the influence of lead and contact resistance when measuring low resistance values. For F83211S0017L650, continuous current ratings for the outer and inner contacts are 6 A and 1.6 A respectively. The impedance specified for F83211S0017L650 is 50 Ω. The specified frequency range of F83211S0017L650 extends up to 1.2 GHz. The design combines a pitch of 5.50 / 217 with tip style 05 (Concave stepped) and a tip diameter of 6 mm.
