Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F564 |
| Pas (mm/mil) | 3,18 / 125 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 33.5 |
| Hauteur hors tout (mm) | 8.9 |
| Diamètre du style de pointe (mm) | 4 |
| Diamètre du fût (mm) | 2.36 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 135 |
| Course nominale (mm) | 4.3 |
| Course maximale (mm) | 6.4 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 7 |
| Résistance de contact typique (mΩ) | 35 |
Graphiques
Beschreibung des Produkts

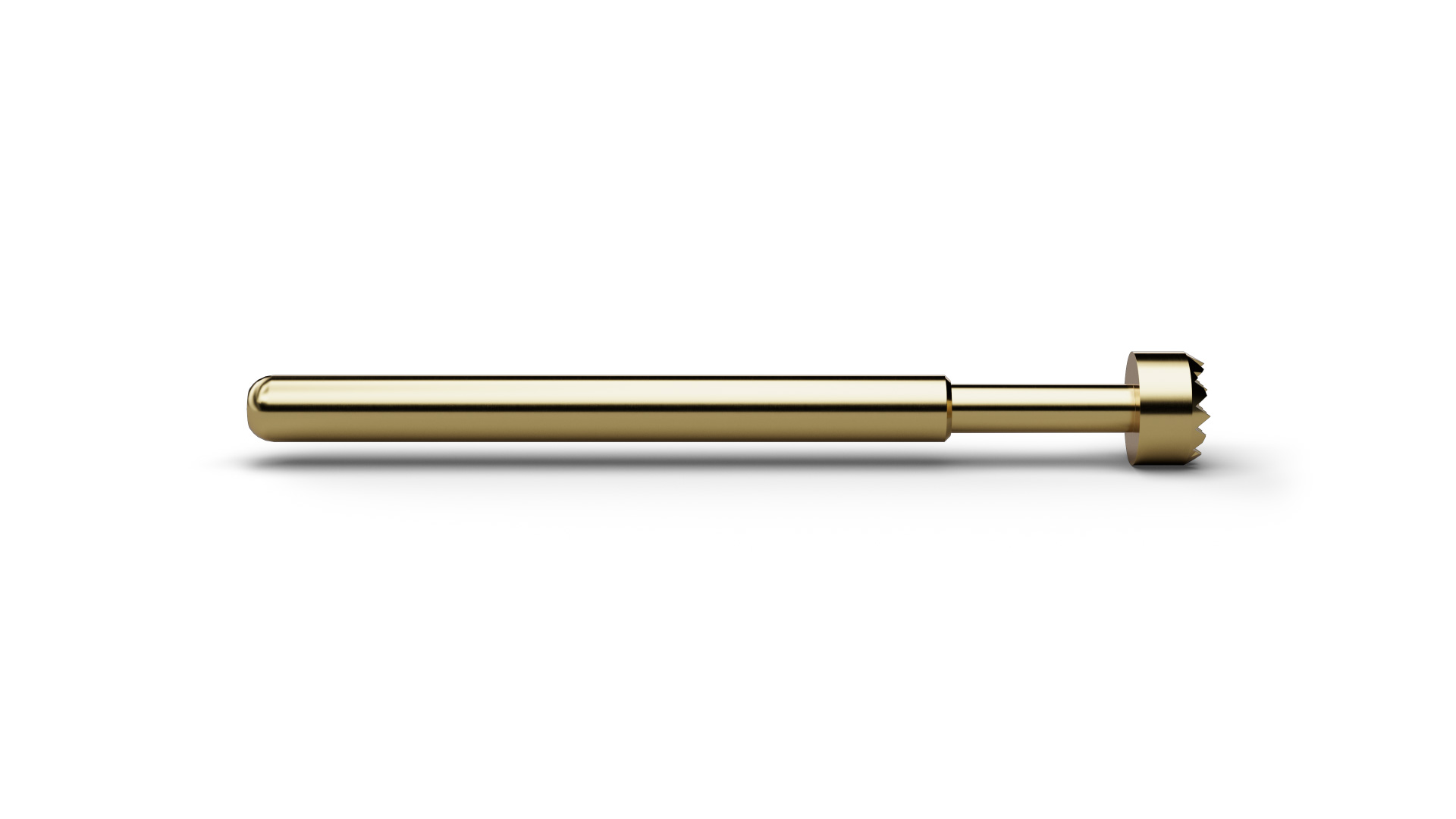

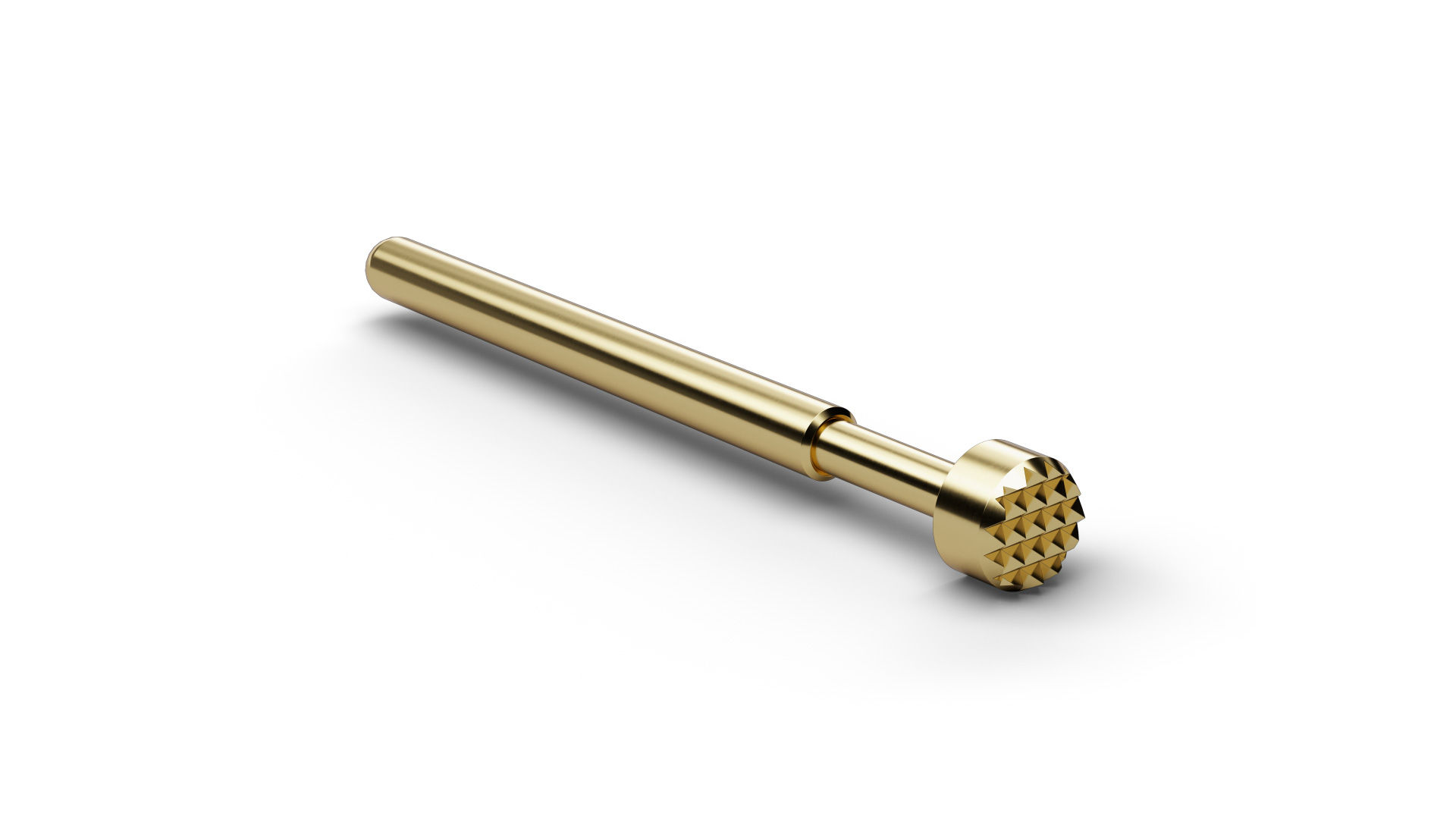

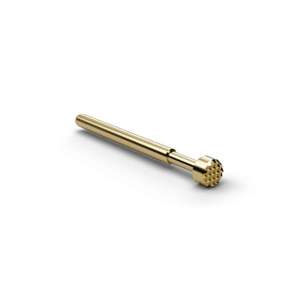

F56406B400G135 (item number 1136266) is a Basic Contact Probe for repeatable temporary electrical connections between the test system and a test point. With tip style 06 (Serrated stepped), F56406B400G135 combines ICT/FCT use with a geometry intended for wires, pins and wire-wrap posts; the geometry is also suited to slightly bent contacts. F56406B400G135 combines a pitch of 3.18 mm / 125 mil with tip style 06 (Serrated stepped) and a tip diameter of 4 mm. Spring force is 135 cN at a nominal travel of 4.3 mm. For F56406B400G135, the specified continuous current is 7 A.
