Startseite › Produkte › Produktfinder › F07536B120P280HP

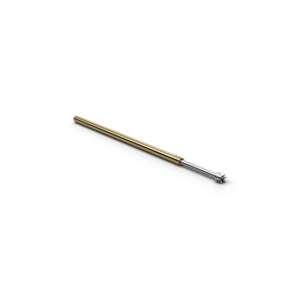

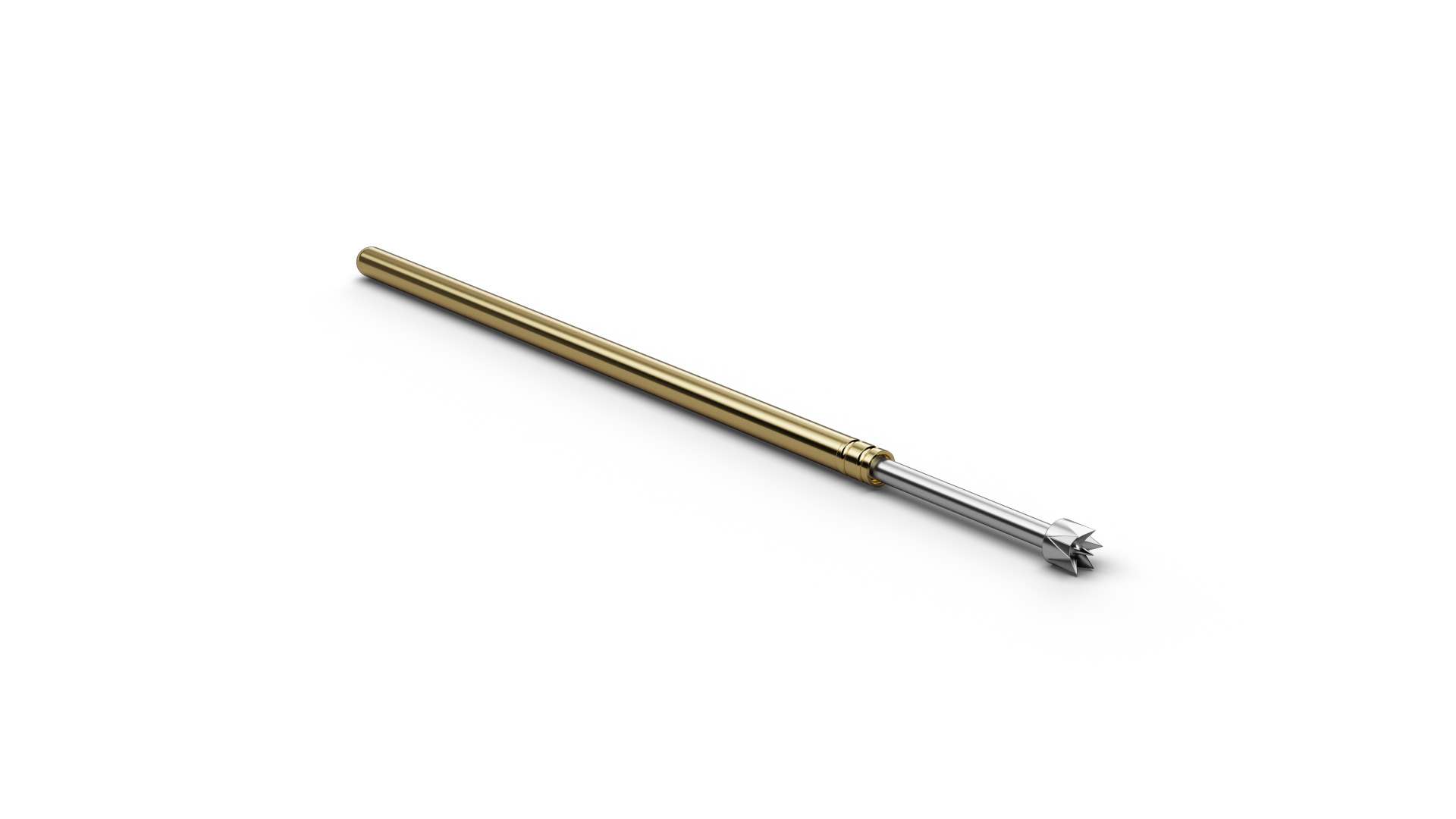

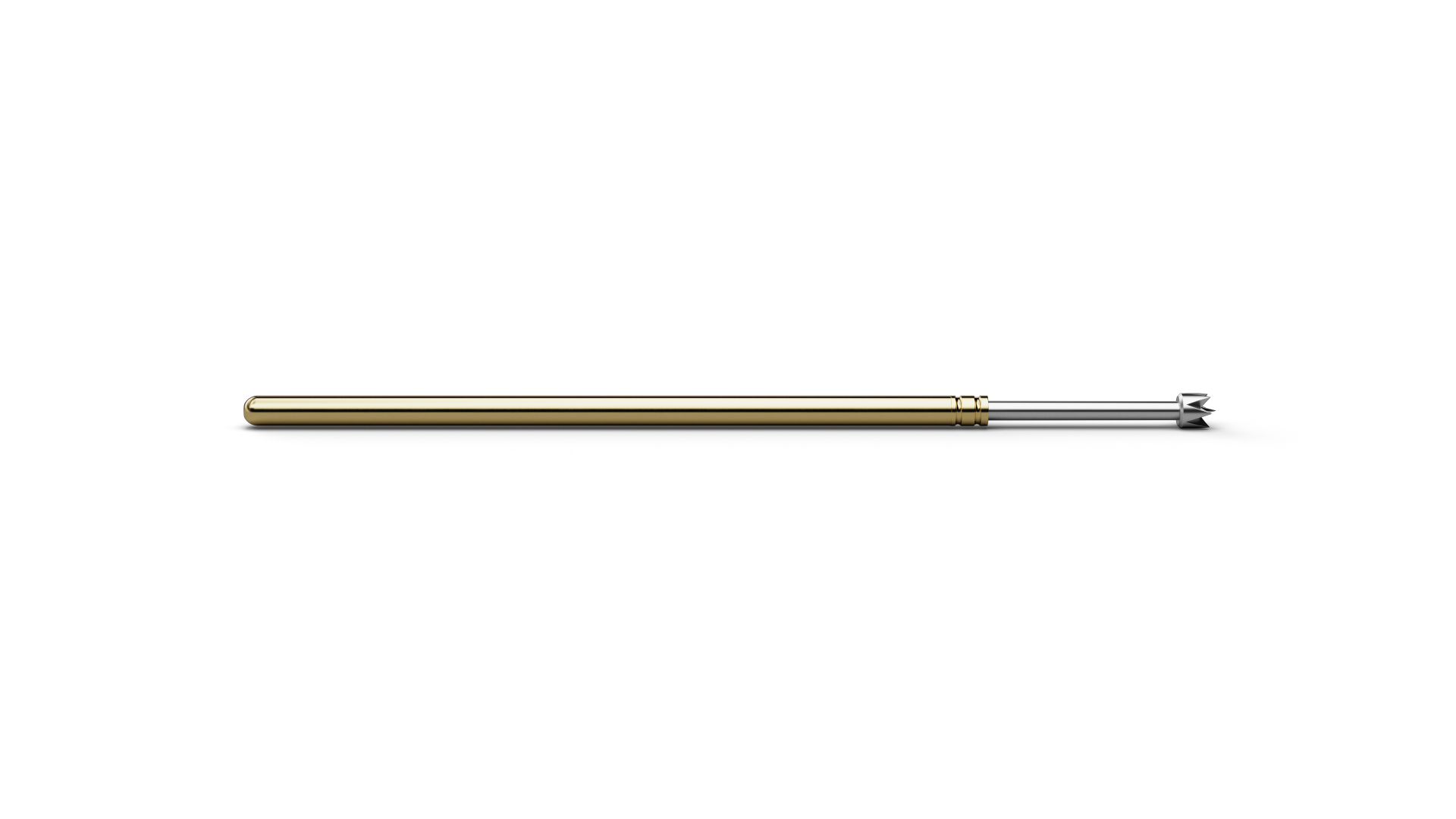

F07536B120P280HP Perspective 1 F07536B120P280HP Perspective 2

F07536B120P280HP

Artikelnummer 1163047

Technisches Datenblatt

Menge

Technische Daten

Allgemeines
Aufbau Basis Kontaktstift
Typ/Familie F075HP
Raster (mm / mil) 1,90 / 75
Temperatur -45°C...+80°C
Dimensionen
Gesamtlänge (mm) 33.1
Herausraghöhe (mm) 8.2
Durchmesser Kopfform (mm) 1.2
Durchmesser Mantel (mm) 1.02
Materialien und Oberflächen
Kopfform 36
Werkstoff Kolben Kupfer-Beryllium
Beschichtung Kolben Progressive
Werkstoff Mantel Bronze
Beschichtung Mantel Gold
Werkstoff Feder Federstahl
Beschichtung Feder Silber
Mechanische Spezifikationen
Vorspannung (cN) 150
Federkraft (cN) 280
Federweg empf. (mm) 4.3
Federweg max. (mm) 6.4
Treffergenauigkeit +/- (mm) 0.08
Elektrische Spezifikationen
Dauerstrom (A) 4
Typ. Durchgangswiderstand (mOhm) 20

Grafiken

F07536B120P280HP Familienzeichnung

Beschreibung des Produkts

F07536B120P280HP (Artikelnummer 1163047) gehört zu den Basis Kontaktstiften für die präzise, wiederholbare Kontaktierung elektronischer Testpunkte. Mit Kopfform 36 (6-Punkt-Krone, abgesetzt, Mittelstift verlängert) verbindet F07536B120P280HP den ICT/FCT-Einsatz mit einer Geometrie für metallisierte oder gefüllte Vias. F07536B120P280HP kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 36 (6-Punkt-Krone, abgesetzt, Mittelstift verlängert) und einem Kopfdurchmesser von 1,2 mm. F07536B120P280HP ist elektrisch für einen Dauerstrom von 4 A spezifiziert. Für anspruchsvolle Testpunkte kombiniert F07536B120P280HP die funktionale P-Beschichtung mit der höheren Vorspannung der HP-Feder. Das unterstützt die Kontaktierung bei OSP-Oberflächen sowie bei Flux- und Schmutzrückständen.
