Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | TS350 |
| Raster (mm / mil) | 5,00 / 197 |
| Temperatur | -45°C...+200°C |
| Sensortyp | PT100 |
| Zusatzdefinition | PT100 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 15.7 |
| Herausraghöhe (mm) | 4 |
| Durchmesser Kopfform (mm) | 3.5 |
| Durchmesser Mantel (mm) | 4.15 |
| Durchmesser Kragen (mm) | 4.5 |
| Durchmesser Pressring (mm) | 4.25 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kopfform | Kunststoff |
| Beschichtung Kopfform | Unbeschichtet |
| Werkstoff Kolben | Kunststoff |
| Beschichtung Kolben | Unbeschichtet |
| Werkstoff Mantel | Kunststoff |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 125 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 3 |
| Federweg max. (mm) | 4 |
| Anschluss | Litze |
Grafiken
Beschreibung des Produkts

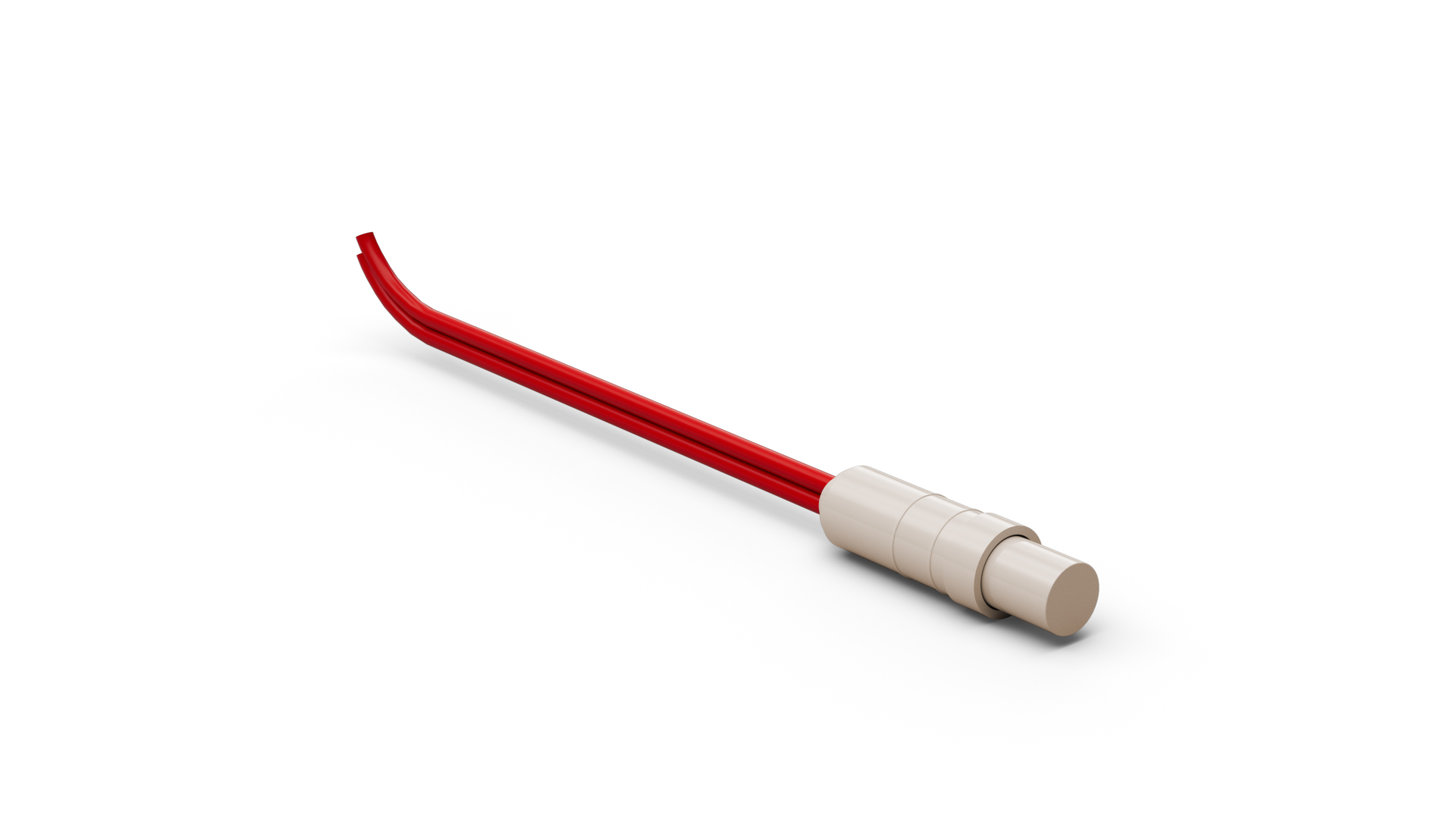

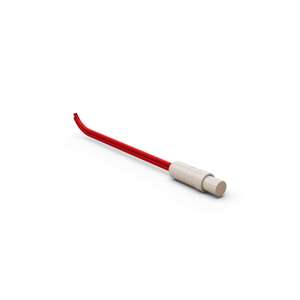

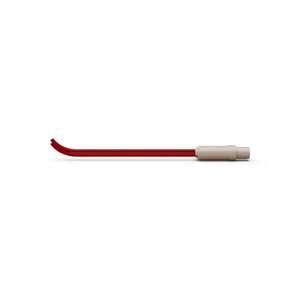

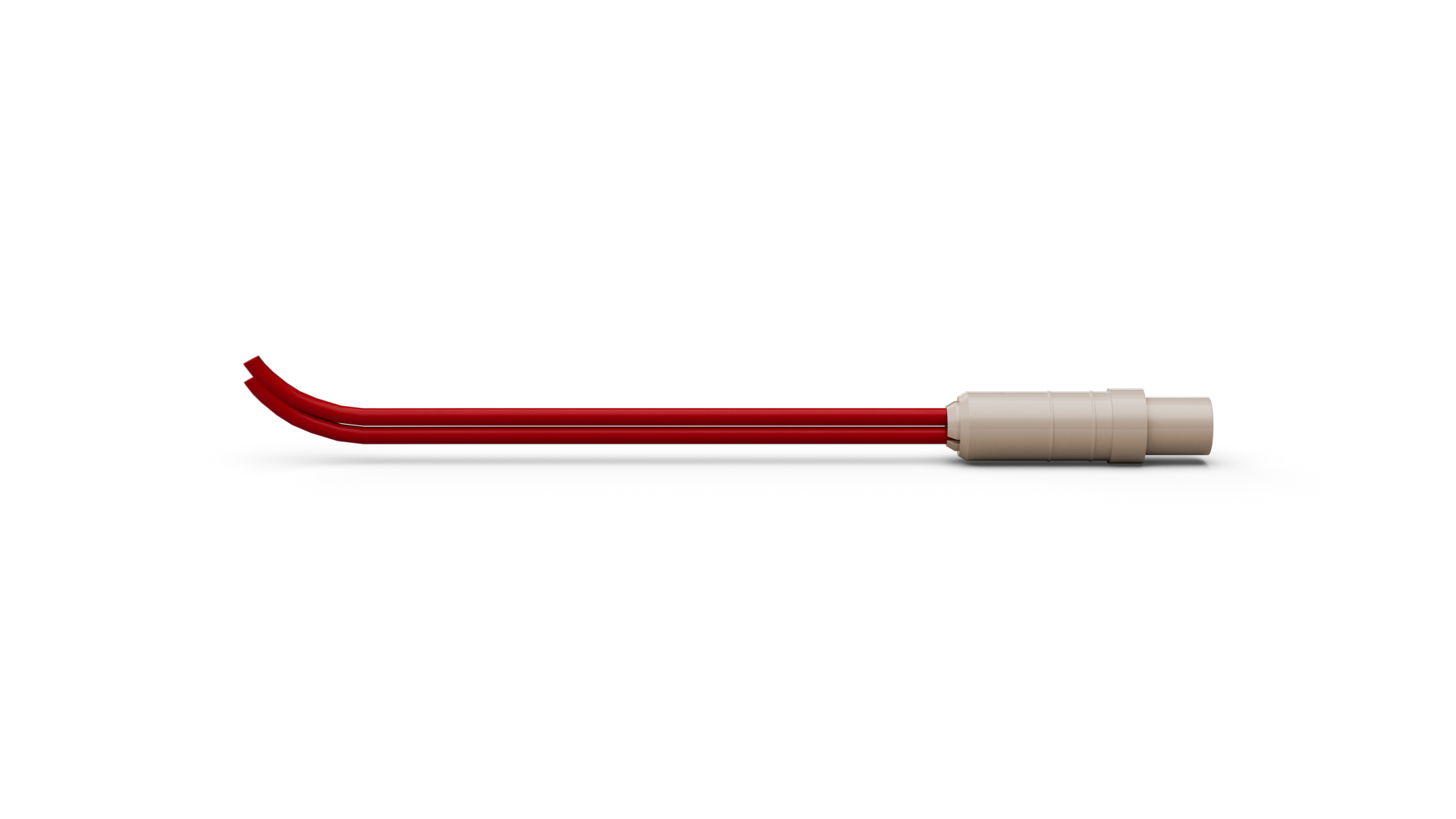

Der Temperatursensor TS350PT100300K01 (Artikelnummer 1156250) ist für die direkte Temperaturerfassung an Komponenten, Kontaktstellen oder kritischen Testpunkten ausgelegt. Bei TS350PT100300K01 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Die gefederte Bauform von TS350PT100300K01 stellt einen definierten mechanischen Kontakt zur Messstelle her und ermöglicht die Temperaturerfassung direkt am Prüfpunkt. Als Sensortyp ist PT100 angegeben. Für TS350PT100300K01 ist ein Temperaturbereich von -45 °C bis +200 °C spezifiziert. Die Gesamtlänge von TS350PT100300K01 beträgt 15,7 mm.
