Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | F475 |
| Raster (mm / mil) | 4,00 / 157 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 53.08 |
| Herausraghöhe (mm) | 10.41 |
| Durchmesser Kopfform (mm) | 1.57 |
| Durchmesser Mantel (mm) | 3.18 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Sandvik |
| Beschichtung Kolben | Nickel |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Nickel |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 90 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 1.52 |
| Federweg max. (mm) | 6 |
| Treffergenauigkeit +/- (mm) | 0.05 |
Beschreibung des Produkts

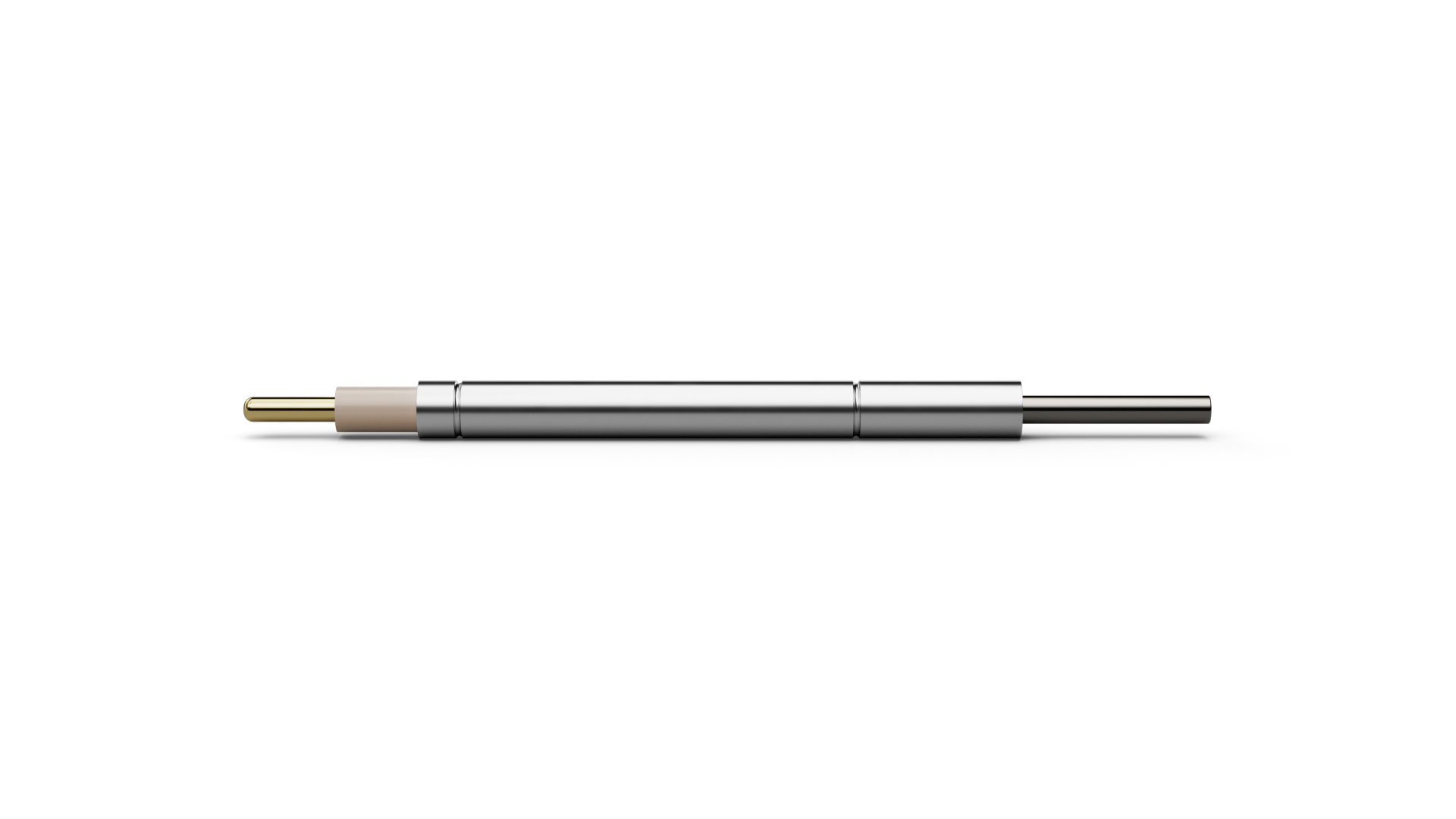

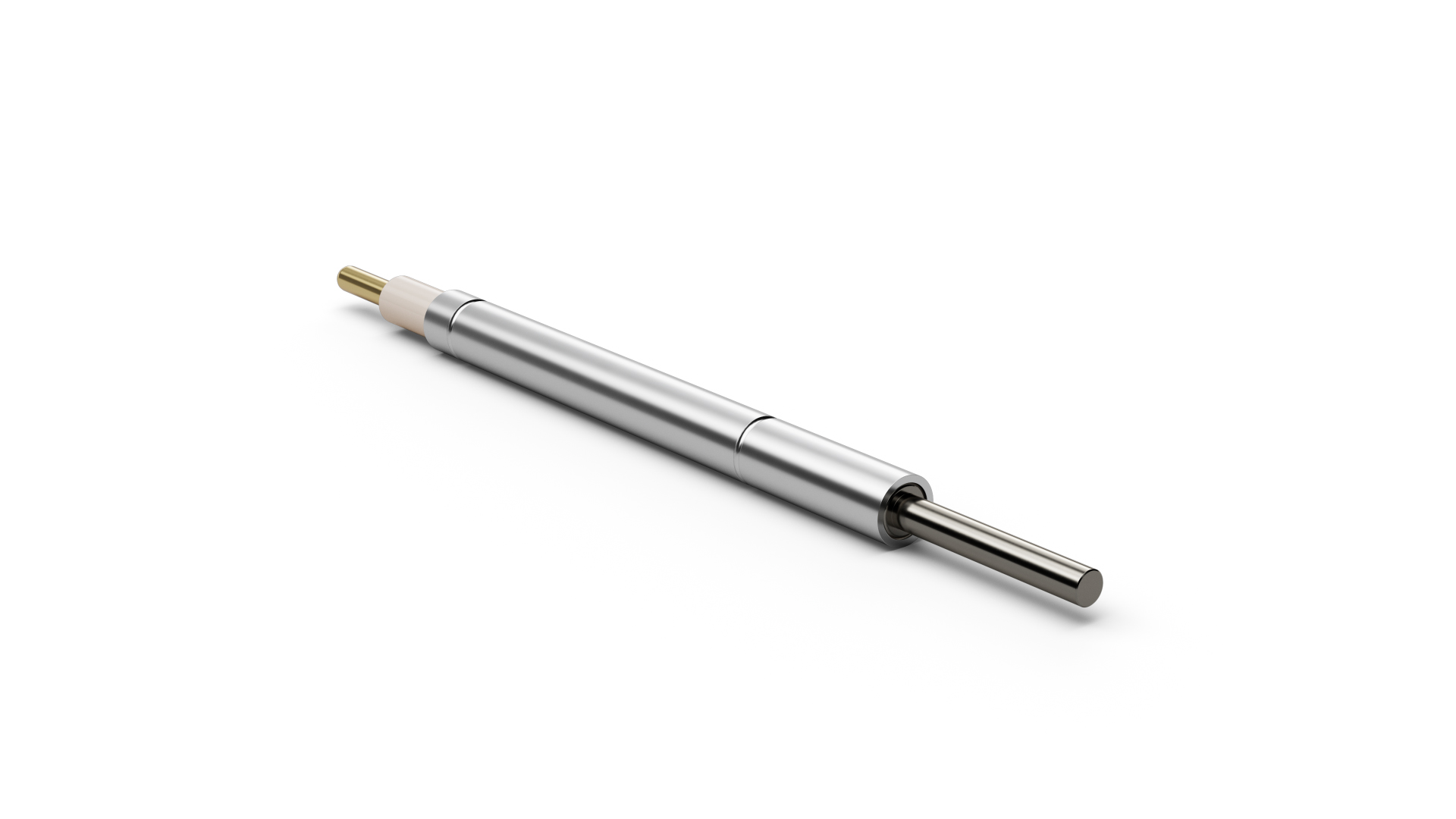

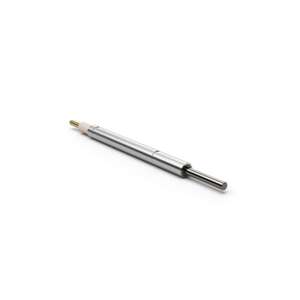

F47516S157N150 (Artikelnummer 1138163) ist ein Schaltstift für die kombinierte elektrische Kontaktierung und Anwesenheits- beziehungsweise Positionsprüfung. F47516S157N150 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Die Ausführung kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 16 (Flachkopf) und einem Kopfdurchmesser von 1,57 mm. Der Kolben aus Sandvik ist mit Nickel beschichtet.
