Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-T / P265T-L150 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 15 |
| Herausraghöhe (mm) | 7.1 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 2.8 |
| Federweg max. (mm) | 3.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

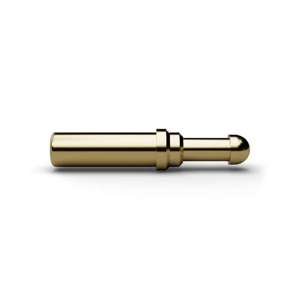

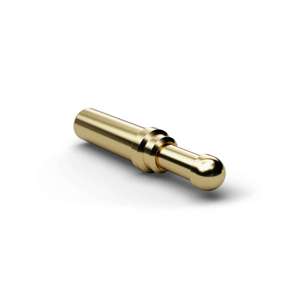

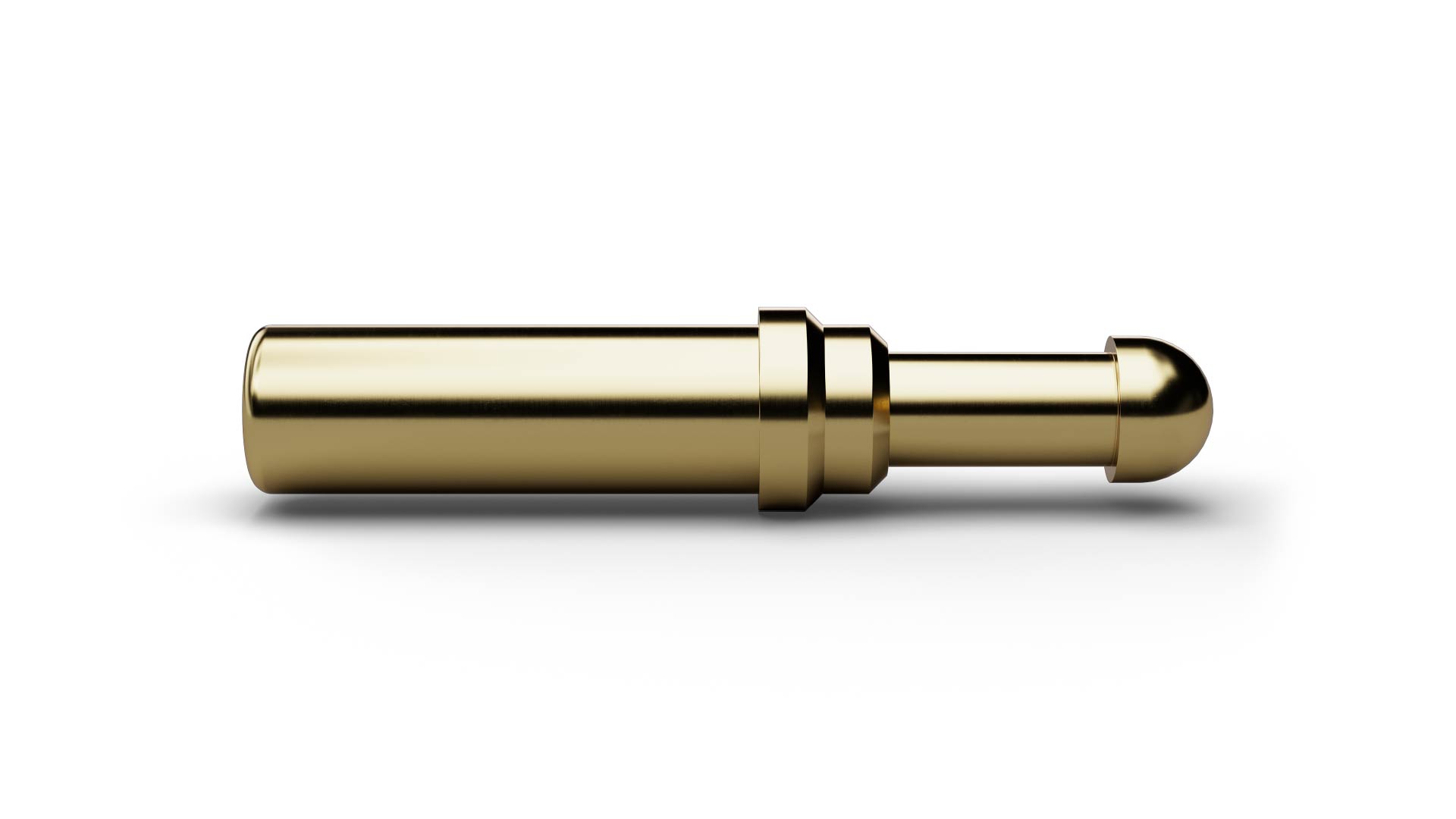

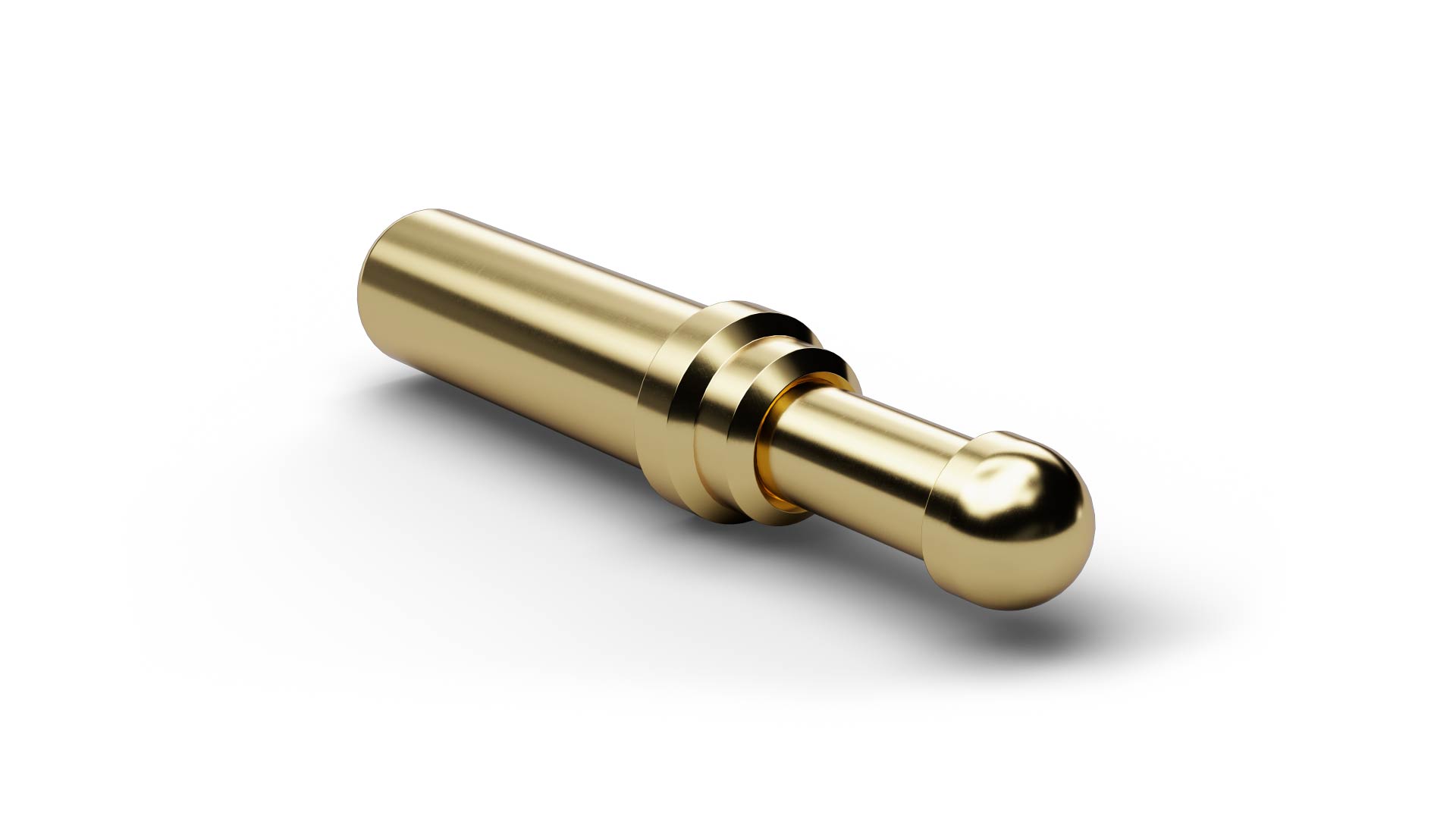

Der Pogo Connector P26512B230G080TL150ST (Artikelnummer 1018229) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P26512B230G080TL150ST für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei P26512B230G080TL150ST treffen ein Raster von 4 mm / 157 mil, 80 cN Federkraft und 2,8 mm empfohlener Federweg zusammen. P26512B230G080TL150ST ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 100 mΩ. Bei P26512B230G080TL150ST besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 2,3 mm. Der Kolben von P26512B230G080TL150ST besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
