Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | IK04 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.7 |
| Herausraghöhe (mm) | 8.4 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 41 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

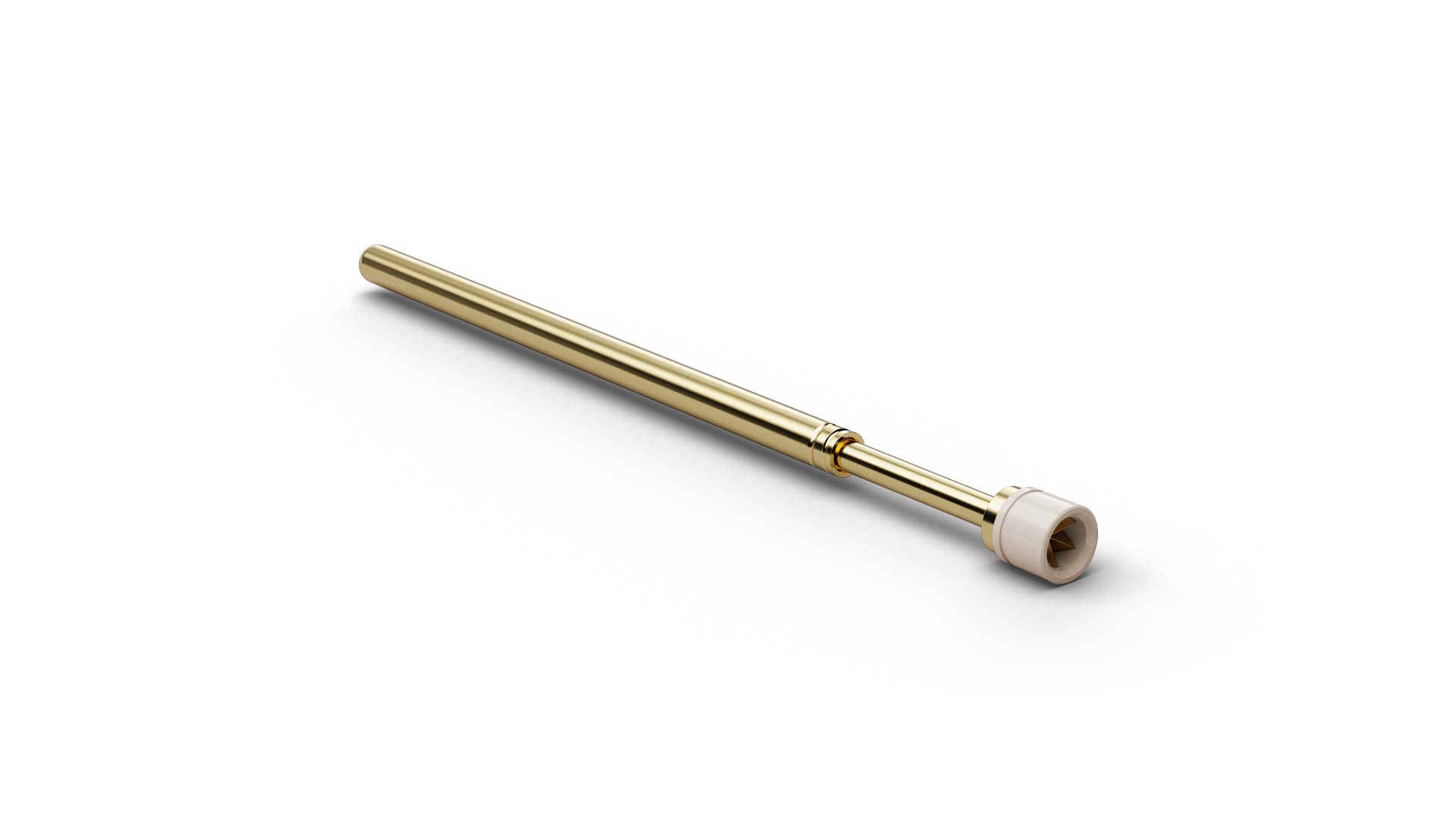

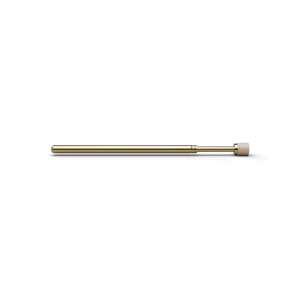

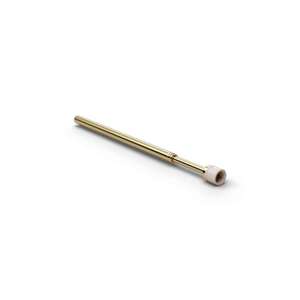

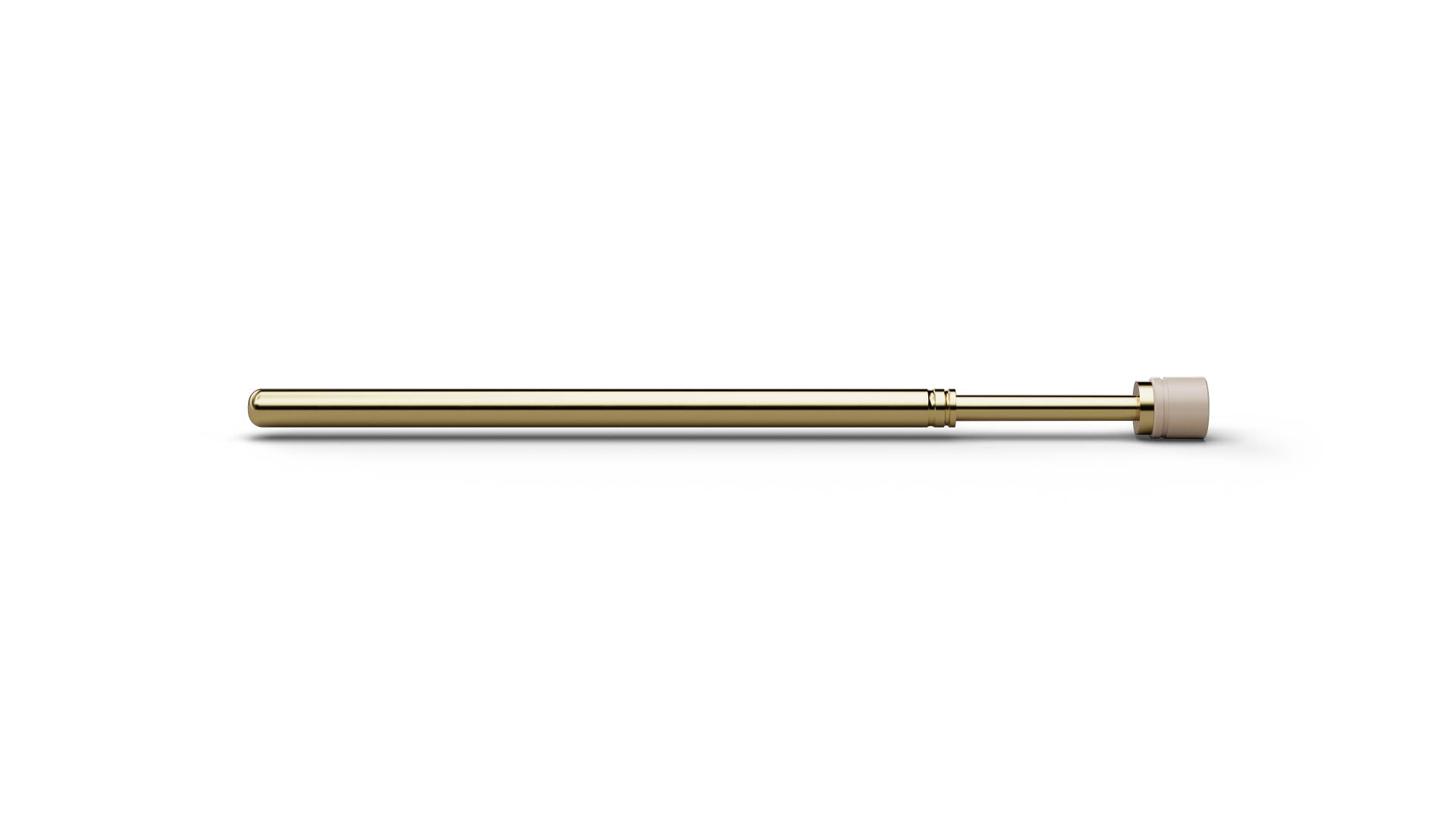

Als Basis Kontaktstift stellt F10041B150G200IK04 (Artikelnummer 1012765) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 41 (6-Punkt-Krone, abgesetzt (selbstreinigend)) verbindet F10041B150G200IK04 den ICT/FCT-Einsatz mit einer Geometrie für Wire-Wrap-Pfosten, auch wenn Kontakte leicht verbogen oder verdreht sind. F10041B150G200IK04 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 41 (6-Punkt-Krone, abgesetzt (selbstreinigend)) und einem Kopfdurchmesser von 1,5 mm. F10041B150G200IK04 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F10041B150G200IK04 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
