Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F773 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 27 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3 |
| Durchmesser Pressring (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 21 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

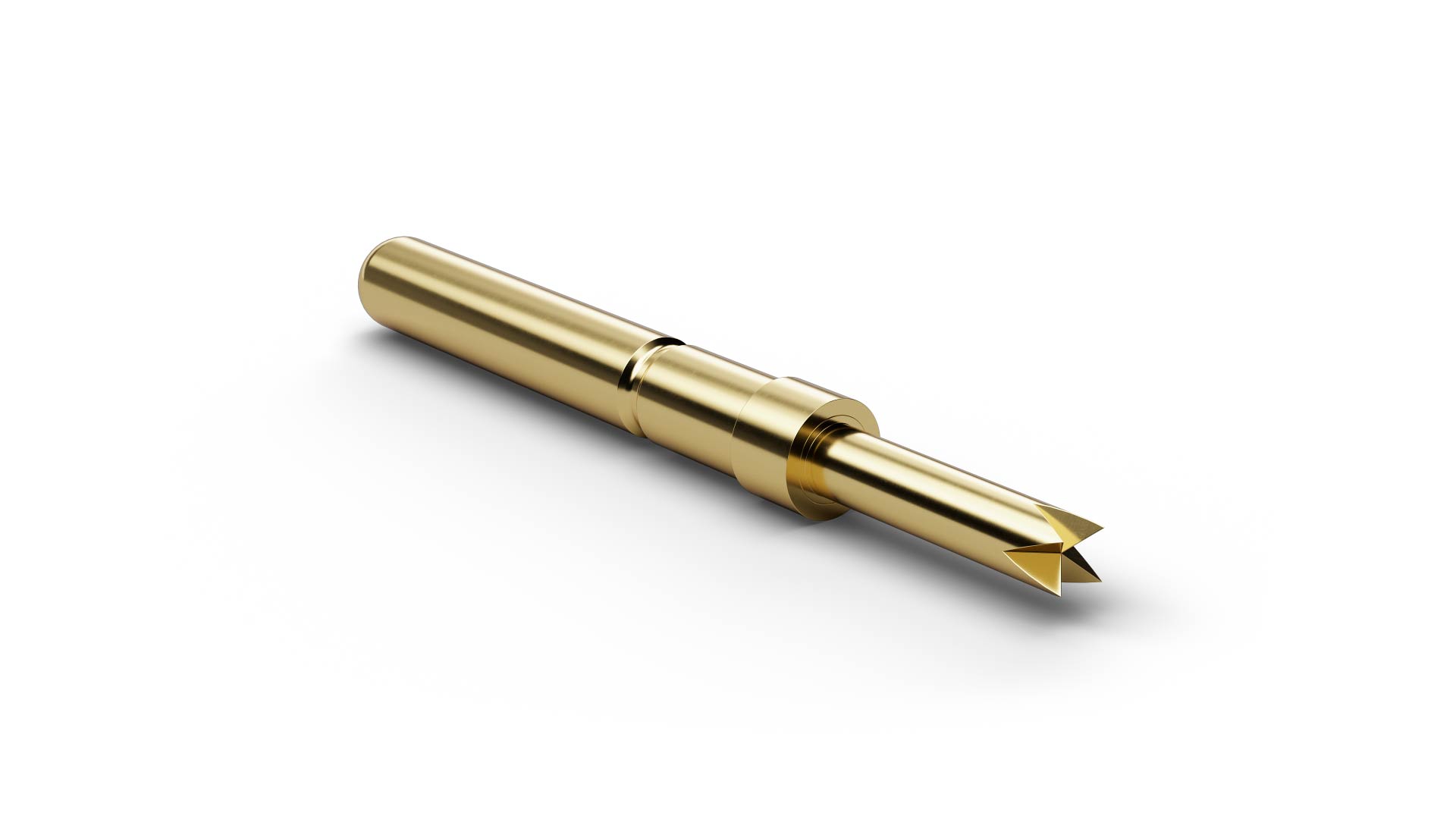

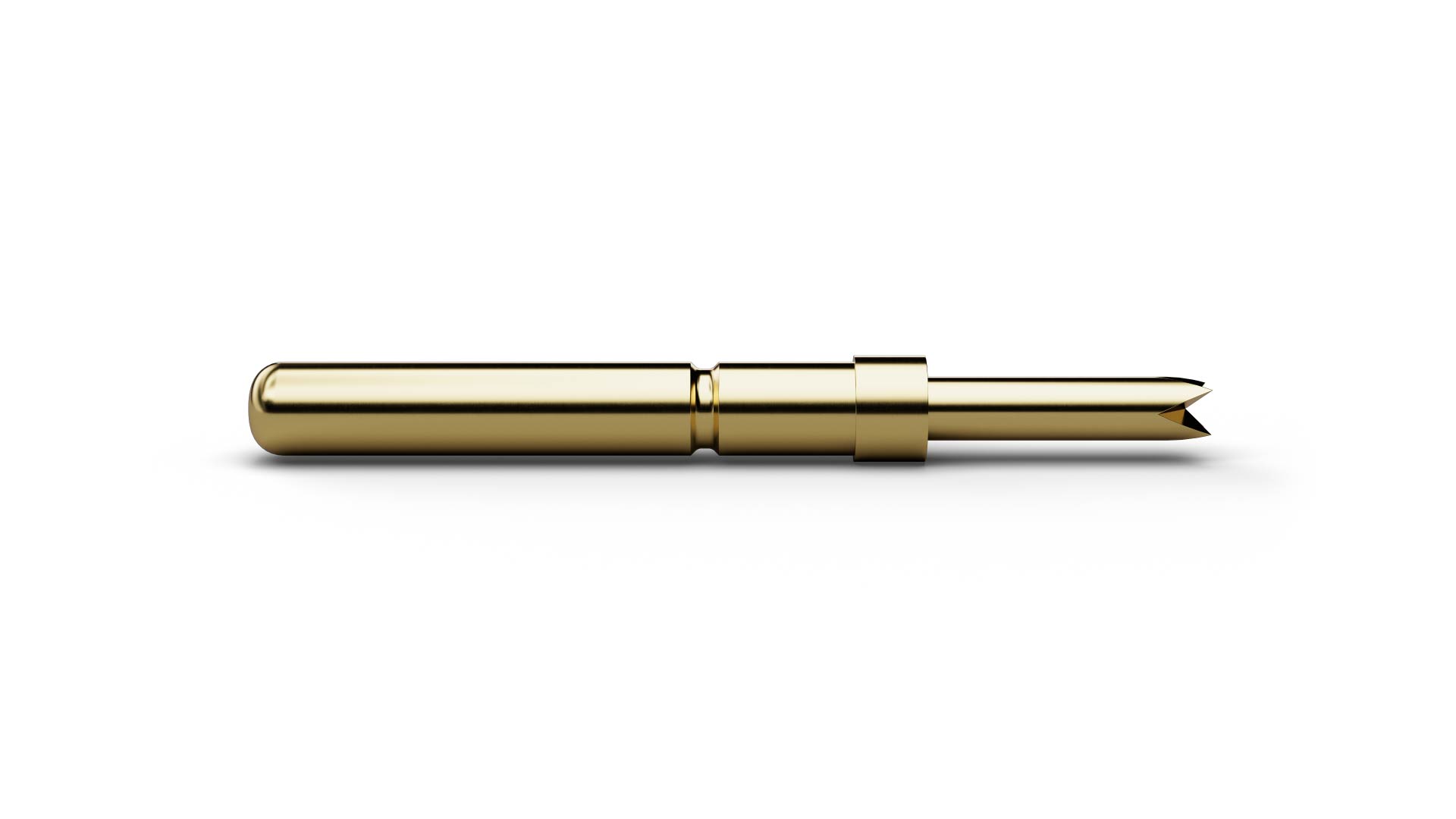

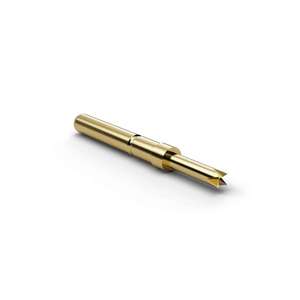

F77321S180L300 (Artikelnummer 1001534) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 21 (4-Punkt-Krone (selbstreinigend)) verbindet F77321S180L300 den ICT/FCT-Einsatz mit einer Geometrie für Padoberflächen und gelötete Pins, bei denen die Kronengeometrie Rückstände oder Oxidschichten durchdringen kann. F77321S180L300 kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 21 (4-Punkt-Krone (selbstreinigend)) und einem Kopfdurchmesser von 1,8 mm. Für F77321S180L300 sind 10 A Dauerstrom und 25 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F77321S180L300 besteht aus Stahl und ist mit Langzeitgold beschichtet.
