Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F732 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | H |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35.7 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 100 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

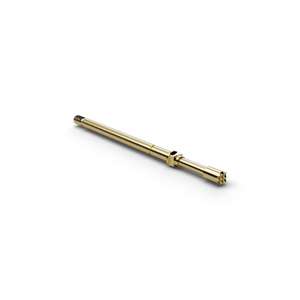

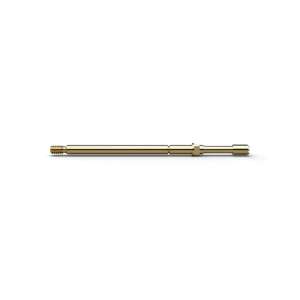

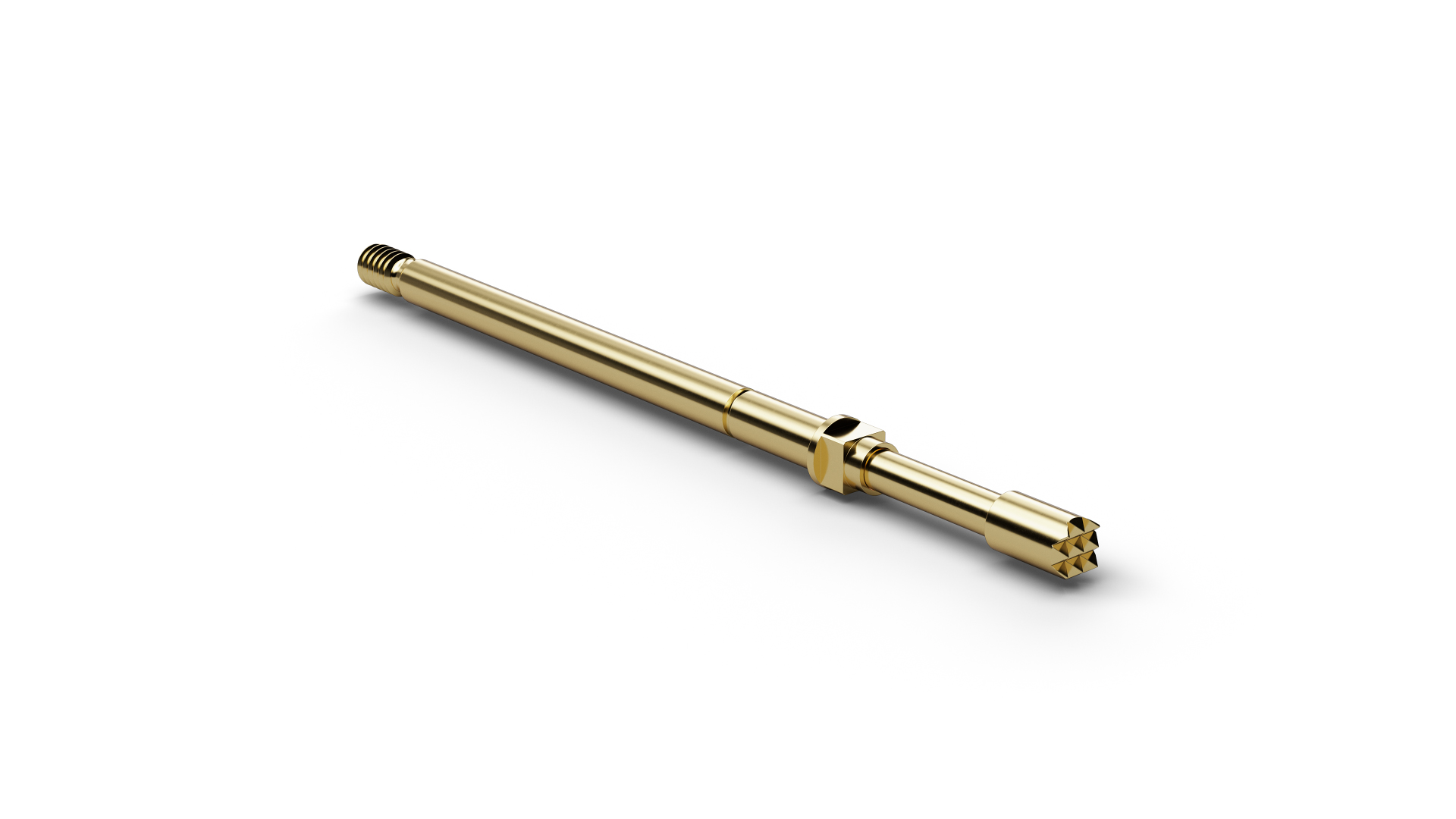

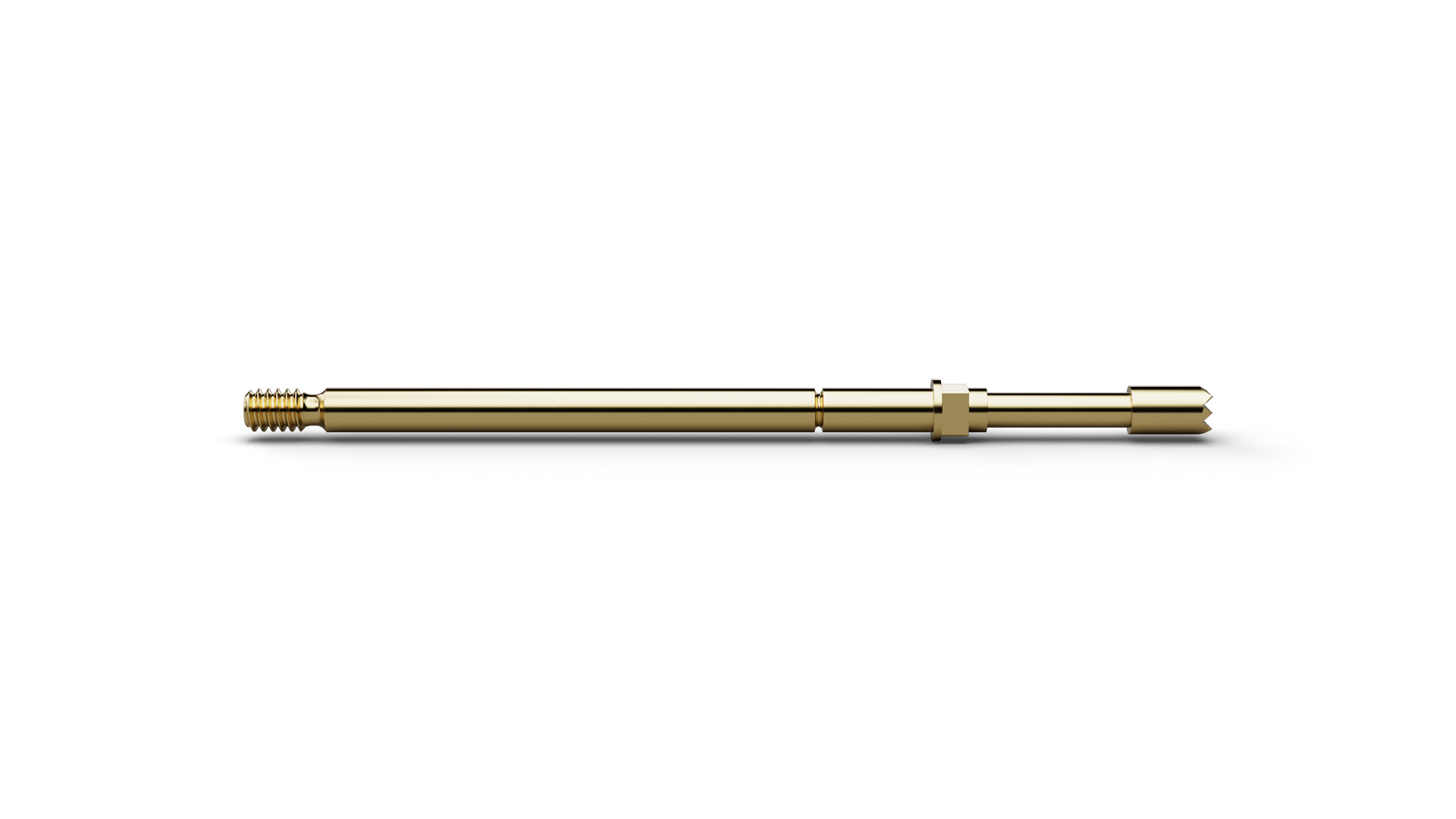

Der Basis Schraubstift F73206B180G300H (Artikelnummer 1001441) kombiniert gefederte Kontaktierung mit einem festen mechanischen Sitz über das Schraubgewinde. Die verschraubte Befestigung von F73206B180G300H unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73206B180G300H das Gewinde M1,6. F73206B180G300H kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 1,8 mm. F73206B180G300H ist elektrisch für einen Dauerstrom von 5 A spezifiziert. F73206B180G300H gehört in dieser H-Ausführung zu den Hochtemperaturvarianten und kann für Anwendungen bis 200 °C eingesetzt werden.
